• Высокое разрешение Full HD (1920×1080)
• Прочный металлический корпус
• Защитное стекло
• Входы HDMI, VGA, вход BNC со сквозным
выходом
• Аудиовход
• LED подсветка
• Режимы PIP (картинка в картинке) и PBP
(картинка за картинкой)
• Защита от выгорания пикселей Anti Burn-in
• Цифровое шумоподавление 3D NR
• Поддержка форматов 16:9 и 4:3
• Малое время отклика
• ИК-пульт

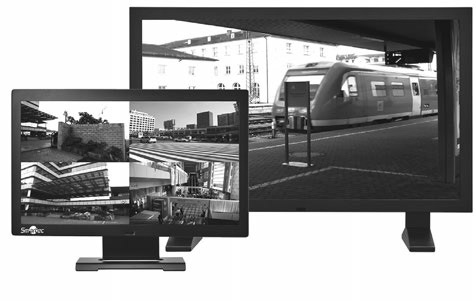

Мониторы STM-223/323/423 оптимальны для исполь-
зования в составе многоканальных систем видеона-
блюдения. Мониторы поддерживают разрешение
Full HD и обеспечивают особо высокое качество и
четкость выводимого изображения, в связи с этим
их рекомендуется подключать к источникам видео
высокого разрешения, оснащенным видеовыходами
HDMI/VGA. Подключение видеорегистраторов с
выходом HDMI наиболее целесообразно исполь-
зовать для просмотра в мультиэкранном режиме
текущего и записанного видео с разрешением D1,
поскольку при этом достигается максимальное
качество изображений в пределах каждого из окон
мультиэкрана. Ввиду отсутствия цифро-аналогового
преобразования мультиэкранное изображение с
видеорегистратора при передаче через интерфейс
HDMI имеет лучшее качество, чем при подключении
через VGA.
За счет малого времени отклика данные ЖК-мо-
ниторы воспроизводят видео в режиме реаль-
ного времени без смазывания изображения,
поэтому их можно применять для просмотра
динамического видео (например, при идентифи-
кации регистрационных номеров автомобилей,
проезжающих по автотрассе, или мониторинге
высокоскоростных технологических процессов).
В мониторах STM-223/323/423 используется LED
подсветка. Современные сверхяркие светодиоды
позволяют достичь той же светимости, что и при
использовании традиционных люминесцентных
ламп (CCFL), при меньших энергетических затратах
и большем сроке наработки на отказ.

Настройка изображения
Максимальная яркость для STM-223 составляет
250 кд/м2, контрастность 1000:1, для STM-323 эти
значения 350 кд/м2 и 3000:1, соответственно, для
STM-423 это 400 кд/м2 и 4000:1. Для улучшения каче-
ства изображения в данных моделях предусмотрена
функция 3D NR, позволяющая оператору выбрать
уровень цифрового шумоподавления (выкл., низкий,
средний, высокий). Для исключения выгорания пик-
селей матриц мониторов в случае долговременного
отображения статического видео служит функция
Anti Burn-in, которая активирована по умолчанию,
но может быть отключена оператором.
Просмотр видео
ЖК-мониторы позволяют просматривать видео в
мультиэкранном или полноэкранном режиме. При
активации мультиэкранных функций PIP (картинка
в картинке) и РВР (картинка за картинкой) можно
выбрать источник изображения для главного и
фонового экрана. Когда изображение на главный
экран подается через BNC/HDMI/PC, видео, ото-
бражаемое на фоновом экране, может быть только
от источника, подключенного через HDMI/ VGA-
входы. При работе главного экрана через HDMI/PC,
изображение для фонового экрана может поступать
от источника, подключенного к BNC-входу. Также
STM-223/323/423 обеспечивают возможность
выбора формата изображения – 16:9 или 4:3.

Удобство монтажа
Сочетание размера диагонали 22”/32”/42” и угла
обзора по горизонтали/вертикали 170°/160° у
STM-223 и 178°/178° у STM-323/423 обеспечивает
свободу при выборе места установки мониторов
и максимальный комфорт оператору системы
видеонаблюдения. Все эти модели комплектуются
настольной подставкой, но также могут монтиро-
ваться на стену или потолок при помощи дополни-
тельных кронштейнов сторонних производителей.

Модель: STM-223 STM-323 STM-423
Диагональ: 22” 32” 42”
ЖК-панель 22” (TFT) 32” (TFT) 42” (TFT)
Поддерживаемое соотношение
сторон изображения (Г:В):
16:9 (HDMI), 4:3 (RGB)
Разрешение (макс.): 1920х1080 пикс. (HDMI), 1280×1024 пикс. (RGB)
Размер пикселя 0.2482х0.2482 мм 0.36375х0.36375 мм 0.4845х0.4845 мм
Активная площадь экрана (ГхВ): 476.64х268.11 мм 698.4х392.85 мм 930.24×523.26 мм
Контрастность: 1000:1 3000:1 4000:1
Яркость: 250 кд/м2 350 кд/м2 400 кд/м2
Подсветка: LED
Кодирование цвета: 8 бит 10 бит
Угол обзора (Г/В) 170°/160° 178°/178
Время отклика: 5 мс 6.5 мс
Частота: Гориз.: 31 KHz~81 KHz, верт.: 56~75 Hz
Видеовходы: HDMI, VGA, S-Video, BNC
Видеовыходы: BNC (сквозной выход)
Тревожный вход: Alarm Trigger (3.5 mm Jack)
Аудиовход: RCA (R+L), PC audio (3.5 Jack)
Аудиоусилитель: 2х5 Вт
Plug & Play: DDC2B
Языки интерфейса: Русский, Английский, Немецкий, Испанский, Итальянский, Китайский
Питание: 12 В пост. тока, 5 А 100-240 В, 50/60 Гц, 0.6 А
Потребляемая мощность 35 Вт (макс.) 80 Вт (макс.) 120 Вт (макс.)
Диапазон рабочих температур
и относительной влажности:
+5°…+45°С
20-85% (без конденсата)
Материал корпуса: Металл
Габариты (ШхВхГ): 520х381х170 мм 755х535х260 мм 993x659x260 мм
Масса: 6.5 кг 15.5 кг 20.5 кг
Комплект поставки:
ЖК-монитор, ИК-пульт,
настольная подставка,
адаптер, шнур питания, ка-
бель 15-контактный D-Sub
(1.8 м), аудиокабель (1.5
м), руководство пользова-
теля (CD)
ЖК-монитор, ИК-пульт, настольная подставка, шнур
питания, кабель 15-контактный D-Sub (1.8 м), аудиока-
бель (1.5 м), руководство пользователя (CD)
Технические характеристики
