• Степень защиты IP67
• Полное открытие корпуса кожуха
• Кронштейн в комплекте
• Частичная сквозная проводка кабеля
через кронштейн
• Материал корпуса – литой алюминий
• Интегрированный солнцезащитный
козырек
• Удобная клеммная колодка в тыльной
части корпуса
• Варианты исполнения – с одним и
двумя обогревателями
• Версии с блоками питания
телекамеры 12 В пост. тока
• Опция – обогреватели 24 VAC/12 VDC

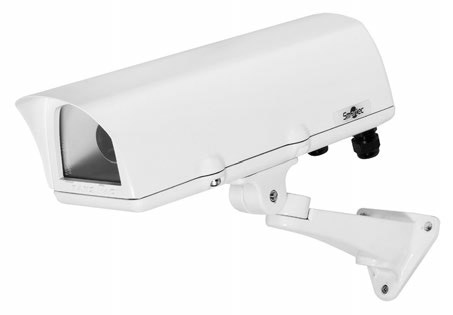

Термокожухи серии STH-1230 – это оптимальный
выбор для защиты телекамеры от климатических
воздействий в широком диапазоне температур.
Они поставляются в вариантах с одним и двумя
обогревателями, а также с или без встроенного
импульсного блока питания телекамеры. В версиях
с двумя обогревателями, во‑первых, существенно
расширен диапазон рабочих температур, а во‑вто-
рых, полностью снята проблема запотевания стекла
кожуха изнутри. Первый обогреватель препятствует
образованию конденсата при положительных
температурах и подогревает воздух внутри кожуха,
а второй – расширяет рабочий диапазон в области
низких температур.
Полное открытие крышки обеспечивает удобный
доступ к телекамере, расположение которой на
крепежной пластине можно регулировать. Инте-
грированный козырек предотвращает попадание
прямых солнечных лучей на стекло и появление
бликов.
Термокожухи оснащены уплотненными выводами
для кабеля, а конструкция штатного кронштейна
предусматривает частичную сквозную проводку
кабеля с заделкой в стену или выводом наружу у
основания кронштейна.
За счет встроенного импульсного блока питания
на 1 А модели STH-1230S-PSU1 и STH-1230D-PSU1
подходят для большинства телекамер с питанием
12 В пост. тока

Для проведения климатических испытаний кожухи
помещались в термокамеру. В камере и в кожухе
устанавливалась температура +20°С, которая
затем изменялась со скоростью 1°/мин. Внутри
каждого кожуха были установлены стандартная ч/б
камера с объективом и два датчика (один в центре
кожуха над телекамерой, а другой над объективом)
для измерения температуры. В кожухах с одним
обогревателем при изменении температуры в
термокамере от -46° до +42°С температура в центре
кожуха изменялась от -15° до +42°С, а температура
над объективом – от 0° до +45°. В кожухах с двумя
обогревателями при изменении температуры в
термокамере от -56° до +41° температура в центре
кожуха изменялась от -12.9° до +39.9°С, а над объек-
тивом от +5° до +45.6°С. Как видно из приведенных
графиков, для версий с одним обогревателем
рабочий температурный диапазон соответствует
-40°… +50°С, а для версий с двумя обогревателями
– 55°… +50°С.

Модель STH-1230S STH-1230D STH-1230S-PSU1 STH-1230D-PSU1
Степень защиты: IP67
Материал кожуха: Алюминий, литье под давлением
Количество
обогревателей:
1 2 1 2
Включение
обогревателей:
Вкл. при +18°С
Выкл. при +28°С
1-й обогреватель:
Вкл. при +18°С; выкл. при +28°С
2-й обогреватель:
Вкл. при 0°С; выкл. при +10°С
Вкл. при +18°С
Выкл. при +28°С
1-й обогреватель:
Вкл. при +18°С; выкл. при +28°С
2-й обогреватель:
Вкл. при 0°С; выкл. при +10°С
Рабочий диапазон
температур:
-40°… +50°С -55°… +50°С -40°… +50°С -55°… +50°С
Встроенный блок
питания:
Нет 220 В перем. тока / 12 В пост. тока, 1 А
Питание кожуха: 230 В перем. тока (24 VAC/12 VDC опция)
Полезное пространство
(ШхВхД):
90х70х240 мм
Габариты (ШхВхД): 127х124х390 мм
STB-C20 Адаптер крепления на столб для термокожухов серии STH
STB-C21 Адаптер углового крепления для термокожухов серии STH
STG-H24S Обогреватель, 12VDC/24VAC
STG-H24D Двойной обогреватель, 12VDC/24VAC
Технические характеристики
аксессуары
