• Запись в режиме реального времени
с разрешением D1 (720×576)
• Скорость записи 400 к/с
• Алгоритм сжатия Н.264
• Разрешение отображения – 1920×1080
• Возможность установки до 4 HDD
• Видеовыходы мониторов:
первичный (HDMI, VGA, BNC),
вторичный (VGA, BNC), Spot-выход (BNC)
• Порты eSATA и iSCSI для расширения архива
• Диагностика текущего состояния
(протокол S.M.A.R.T.)
• Встроенный DVD-RW
• ПО iRAS для полнофункционального
мониторинга по сети
• Расширенная система реакций на события
• Jog-Shuttle
• Запись 16 каналов аудио

ВЫСОКИЕ качество и скорость записи

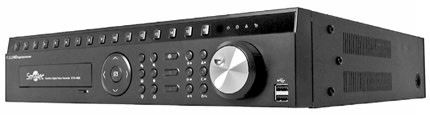

STR-1695 – видеорегистратор,способный осущест-
влять запись видеосигналов от 16 камер в реальном
времени (25 к/с с каждой камеры) с разрешением
D1 по каждому каналу (720×576) Благодаря этому,
а также стабильной системе хранения данных,
этот видеорегистратор оптимально подходит для
использования на объектах с высокими требова-
ниями к скорости и качеству записи.
Поддержка формата Н.264
Видеорегистраторы используют кодек Н.264,
позволяющий снижать битрейт на 80 % по сравне-
нию с форматом M-JPEG и на 40 % – по сравнению
с MPEG-4. Н.264 обеспечивает оптимальное
использование дискового пространства для записи
без потери качества изображения и максимальную
скорость передачи видео по сети.

Подключение мониторов
Первичный мониторный выход STR-1695 обеспе-
чивает 3 варианта подключения: HDMI,VGA и BNC.
Разрешение первичного выхода (HDMI и VGA)
соответствует разрешению матрицы монитора
Full HD. На HDMI и VGA транслируется изображение
высокой четкости Full HD (1920×1080 пикс.), что
позволяет просматривать текущее/ архивное видео
с особо высоким качеством даже при использова-
нии мультиэкранных форматов отображения (до
16 окон). К независимому вторичному выходу могут
быть подключены мониторы VGA и BNC, способные
отображать в мультиэкранном режиме до 16 окон
текущего видео с разрешением до 720×576.
Spot-монитор, подключаемый к имеющемуся
контрольному spot-выходу, предназначен для
оперативного вывода в полноэкранном режиме
тревожного видео либо изображений от камер,
выбранных оператором.

Запись и копирование видео
STR-1695 способен производить запись 8 и 16
видеоканалов со скоростью 200/400 к/с при раз-
решении 720х576. Видеозапись осуществляется на
жесткий диск SATA. Предусмотрена возможность
установки четырех HDD. Доступно копирование
видео на DVD/CD с помощью встроенного DVD-RW
привода или на внешние USB накопители.
Расширение архива
Имеющееся пространство для записи можно рас-
ширить, воспользовавшись портами eSATA и iSCSI.
Через eSATA к видеорегистраторам подключаются
внешние DAS-массивы (Direct Attached Storage),
являющиеся эффективным решением для малого
и среднемасштабного расширения архива. При
необходимости значительного увеличения объема
архива целесообразно воспользоваться сетевыми
SAN-хранилищами (Storage Area Network), подклю-
чаемыми через порт iSCSI.
Детектор движения и затемнения /
закрытия телекамеры
В STR-1695 реализован полнофункциональный
детектор движения, в том числе с возможностью
ретроспективного анализа видео, и детектор
затемнения или закрытия телекамеры. В случае
тревожного события активируется зуммер и испол-
нительное оборудование, подключенное к выходам
тревоги, видеорегистратор сгенерирует и отправит
на заранее выбранный адрес e-mail уведомление, а
на мониторе оператора поверх всех окон появится
окно тревоги.
Телеметрия
Наличие интерфейсов RS-485, RS-232C позволяет
осуществлять дистанционное управление пово-
ротными камерами с помощью кнопок на лицевой
панели видеорегистратора, ИК-пульта, USB-мыши
или внешней телеметрической клавиатуры. Через
порты RS-485 и RS-232 видеорегистратор STR-1695
также может быть подключен к POS/АTM-терми-
налам. Текстовую информацию, поступающую
с терминалов, можно использовать в качестве
параметра поиска требуемых видеофрагментов.

Программное обеспечение для
централизованного мониторинга
В комплекте с STR-1695 поставляется ПО iRAS, при
помощи которого можно создать территориально
распределенную систему видеонаблюдения с
широкими возможностями полнофункционального
управления видеорегистраторами. iRAS обеспе-
чивает одновременное подключение к множеству
видеорегистраторов и позволяет осуществлять
дистанционный просмотр текущего видео и архива
в полноэкранном или мультиэкранном режиме с
выводом до 64 видеоканалов, параллельно про-
веряя состояние видеорегистраторов и принимая
от них извещения о событиях. ПО поддерживает
функции управления поворотными камерами и тре-
вожными выходами (регистратор имеет 16 входов
и 4 выхода тревоги), соответственно). Программ-
ный модуль MapEditor служит для создания
3D‑карт, наглядно отображающих местоположение
устройств видеонаблюдения на объекте и дающих
возможность установить логические связи между
этими устройствами.
При помощи мобильного клиента RAS Mobile
доступен удаленный мониторинг через мобиль-
ныеустройства и планшетные компьютеры на
платформах Apple, Android, Windows Mobile и
BlackBerry. К видеорегистраторам также может
быть организован доступ через стандартный
веб-браузер (функция Webguard).

Модель STR-1695
Алгоритм сжатия: Н.264

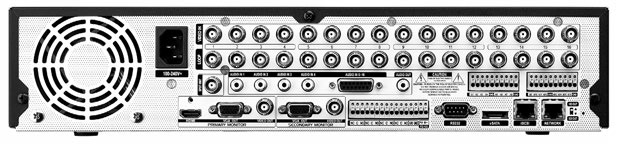

Видеовходы камер: 16 BNC
Видеовыходы мониторов:
Главный выход монитора: 1 HDMI (Full HD), 1 VGA (Full HD), 1 BNC (SD);
Вторичный выход монитора: 1 VGA (SD), 1 BNC (SD); Spot-выход: 1 BNC
Разрешение (отображение): Full HD: 1920×1080; SD: 720×576
Аудио входы/выходы: 16/1
Формат сжатия аудио: ADPCM
Входы/выходы тревоги: 16/4
Вход сброса тревоги: 1 TTL
Ввод текста: POS, ATM
Встроенный зуммер: 80 дБ на расстоянии 10 см
Разрешение (запись): 720х576, 720х288, 352х288
Скорость записи: 400 к/с (при всех доступных разрешениях)
Запись Постоянная, по событию, по расписанию, экстренная
Пред/посттревожная запись: До 30/15 мин
Тип/количество HDD: Установка 4 SATA HDD + 1 встроенный не менее 1 Тб
DVD-RW: Встроенный
USB: 2 порта на лицевой панели (возможно подключение USB-принтера)
Максимальный объем архива 18 Тб
Расширение архива eSATA, iSCSI
Управление поворотными камерами: Кнопки на лицевой панели; ИК-пульт; USB-мышь
Интерфейсы управления: RS-485, RS-232
Поиск:
По событию, дате/времени (таблица записи, календарь),
тестовой информации
Сетевой интерфейс: 2 Gigabit Ethernet (1 для iSCSI)
Сетевые протоколы TCP/IP, HTTP, DHCP, ADSL, DVRNS, NTP
Максимальное количество подключений 2 для администрирования, 10 для просмотра, 2 для поиска
Безопасность:
До 64 групп, 256 пользователей; настройка прав доступа для каждой
группы; водяные знаки
Детектор движения: 16х12 зон, 5 уровней чувствительности
ИК-пульт: В комплекте
Диапазон рабочих температур: +5°…+40°C
Максимальная относительная влажность До 90%
Питание: 100-240 VAC, 2.0 – 1.0 A, 50/60 Гц, 70 Вт
Габариты (ШхВхГ): 430х88х490 мм
Масса: 8 кг
STT-2405U
Многофункциональная телеметрическая клавиатура; джойстик, встроенный ЖК-дисплей (16х2 знаков);
RS-485/232, управление до 255 поворотными видеокамерами, может подключаться к 99 DVRs,
поддержка подключения до 3 подчиненных клавиатур; адаптер питания 12 В (DC) в комплекте.
Технические характеристики
Аксессуары
