Полнофункциональные и экономически выгодные видеокодеры с поддержкой H.264.

> Полная частота кадров.
> Одновременная передача потоков в форматах H.264 и Motion JPEG.
> Локальная запись данных.
> Режим квадратора с высоким разрешением.
> Двухсторонний звук.
> Технология Power over Ethernet.

Видеокодеры серии AXIS P72 позволяют эффективно и экономично интегрировать существующие аналоговые
камеры в систему охранного IP-видеонаблюдения c высоким качеством видео. Эти устройства идеально
подходят для бензоколонок, магазинов и небольших офисов.
С помощью AXIS P72 можно без лишних затрат
модернизировать систему видеонаблюдения до
профессиональной сетевой, сохранив при этом
существующий парк аналоговых камер. Видеокодеры
поддерживают передовые сетевые функции, а также
отличаются высокой производительностью и превосходным
качеством видео и звука.

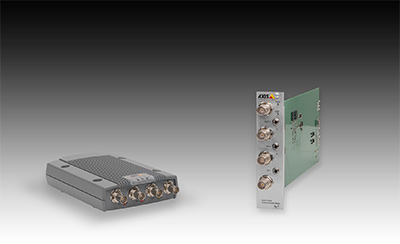

Серия AXIS P72 включает две 4-канальные модели:
автономный видеокодер AXIS P7214 и блейд-видеокодер
AXIS P7224 для установки в специальное шасси Axis.
Видеокодеры AXIS P72 могут одновременно передавать два
видеопотока для каждого канала: один в формате H.264 и
второй в формате Motion JPEG с полной частотой кадров
для всех разрешений вплоть до D1 (720 x 576 для 50 Гц,
720 x 480 для 60 Гц).
Устройства серии AXIS P72 обладают дополнительными
интеллектуальными функциями по анализу видео, такими
как детектор движения и активное оповещение при
несанкционированных действиях. Кроме того, видеокодеры
поддерживают двустороннюю передачу звука.
Видеокодеры серии AXIS P72 могут получать
питание через локальную сеть по технологии
Power over Ethernet (IEEE 802.3af). Устройства
поддерживают управление панорамированием, наклоном
и зумом аналоговых PTZ-камер. Модель AXIS P7214 также
оснащена слотом для карты памяти, на которую
выполняется локальная запись данных.

Технические характеристики — Видеокодер AXIS P7214

Видео
Сжатие видео Базовый и основной профили H.264 (MPEG-4, часть 10/AVC)
Motion JPEG
Разрешение От 720 x 576 до 176 x 120 (от 1536 x 1152 до 176 x 120 в режиме
квадратора)
Частота кадров H.264: 25/30 кадр/с (50/60 Гц)
15 кадр/с в режиме квадратора с полным разрешением
Motion JPEG: 25/30 кадр/с (50/60 Гц)
15 кадр/с в режиме квадратора с полным разрешением
Передача
видеопотока
По одному отдельно настраиваемому потоку H.264 и
Motion JPEG на канал с полной частотой кадров
Если видеосигналы идентичны или частота кадров/разрешение
ограничены, число потоков может быть увеличено
Контролируемая частота кадров и трафик
VBR/CBR H.264
Настройки
изображения
Сжатие, цвет, яркость, контраст, наложение текста и изображений,
зеркальное отражение изображений, зоны маскирования,
коррекция соотношения сторон, улучшенный фильтр устранения
чересстрочной развёртки, оконечная нагрузка для видеосигнала,
фильтрация-сглаживание, подавление непостоянного шума
Поворот: 90°, 180°, 270°
Панорамиров-
ание, наклон и
масштабирова-
ние
Поддерживается широкий диапазон аналоговых PTZ-камерa
100 предустановок на камеру, режим патрулирования, очередь
доступа к PTZ управлению
Поддерживаются джойстики, совместимые с Windows
Аудио
Передача
аудиопотока
Двусторонний звук в полно- и полудуплексном режимах (2
микрофонных/линейных входа, 1 линейный выход)
Сжатие аудио Вход:
AAC-LC, 8 или 16 КГц, 8–64 Кбит/с
G.711 μ-law PCM, 8 КГц, 64 Кбит/с
G.726 ADPCM, 8 КГц, 32или 24 Кбит/с
Выход:
G.711 μ-law PCM, 8 КГц, 64 Кбит/с; μ-law PCM, 16 КГц, 128 Кбит/с
G.726 ADPCM, 8 КГц, 32или 24 Кбит/с
Ввод/вывод
аудио
Вход для внешнего микрофона или линейный вход
Линейный выход
Потоковый звук, запись (AU) и воспроизведение загруженных
аудиофайлов (WAV, AU)
AU (G.711 μ-law 8 бит, 8/16 кГц, моно), WAV (PCM 16 бит, 8/16 кГц,
моно)
Сеть
IP address Один IP-адрес для всех четырех каналов
Безопасность Защита паролями, фильтрация IP-адресов, шифрование HTTPSb,
контроль доступа по сети IEEE 802.1Xb, дайджест-проверка
подлинности, журнал доступа пользователей
Поддерживае-
мые протоколы
IPv4/v6, HTTP, HTTPSb, SSL/TLSb, QoS Layer 3 DiffServ, FTP, CIFS/SMB,
SMTP, Bonjour, UPnP™, SNMPv1/v2c/v3 (MIB-II), DNS, DynDNS, NTP,
RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS

Системная интеграция
Программный
интерфейс
Открытый интерфейс API для интеграции ПО, включая поддержку
спецификации VAPIX®; описание спецификаций доступно на сайте
www.axis.com
Профиль ONVIF S; технические характеристики доступны по
адресу www.onvif.org
Интеллектуаль-
ное видео
Видеодетектор движения, активное оповещение при
несанкционированных действиях, детектор звука
Срабатывание
сигнала тревоги
Функции интеллектуального видео, внешний вход, потеря видео,
события локальной записи данных
Действия по
событиям
Отправка файлов: по FTP, HTTP, сети или электронной почте
Рассылка уведомлений: по электронной почте, HTTP и TCP
Видео- и аудиозапись в локальное хранилище
Буферизация видео до и после тревоги
Предустановленные параметры PTZ, воспроизведение
аудиофайла, активация внешнего вывода
Потоковая
передача
данных
Данные событий
Встроенные
средства
установки
Счетчик пикселей
Общие характеристики
Кожух Металлический корпус для автономной установки или монтажа
на стену
Память ОЗУ: 512 МБ, флэш-память: 128 МБ
Питание 8–20 В пост. тока, макс. 8 Вт; технология
Power over Ethernet IEEE 802.3af/802.3at, тип 1, класс 3
Разъемы Клеммная колодка для подключения источника питания пост.
тока
4 входа BNC для аналогового композитного видео
RJ45 10BASE-T/100BASE-TX PoE
Клеммная колодка для 4 настраиваемых входов-выходов
Клеммная колодка для подключения RS-485/RS-422
(полнодуплексный режим)
2 входа для внешнего микрофона/линейных входа 3,5 мм (моно)
Аудиовыход 3,5 мм (моно)
Локальное
хранение
данных
Слот для карт памяти MicroSD/microSDHC/microSDXC с
поддержкой карт памяти до 64 ГБ (карты памяти приобретаются
отдельно)
Поддержка видеозаписи по сети на выделенный сетевой
накопитель
Условия
эксплуатации
От 0 до 50 °C
Относительная влажность 20–80% (без образования конденсата)
Соответствие
стандартам
EN 55022, класс B; EN 55024; IEC/EN/UL 60950-1;
EN 61000-3-2; EN 61000-3-3; EN 61000-6-1; EN 61000-6-2;
FCC, часть 15, раздел B, класс B; ICES-003, класс B; VCCI, класс B;
C-tick AS/NZS CISPR 22, класс B; KCC KN22, класс B; KN24
Масса 570 г
Принадлежно-
сти в комплекте
поставки
Руководство по установке, компакт-диск с программным
обеспечением для установки и управления, лицензии на декодер
для Windows, блок питания, комплект разъемов и набор
креплений
ПО для
управления
видео
Приложение AXIS Camera Companion (в комплекте),
AXIS Camera Station и ПО для управления видео, предоставленные
партнерами по разработке программных приложений Axis (не
входят в комплект поставки). Дополнительные сведения см. по
адресу www.axis.com/products/video/software
Гарантия 3-летняя гарантия Axis, см. www.axis.com/warranty
a. Драйверы можно скачать с сайта www.axis.com
b. Данное устройство содержит программное обеспечение, разработанное группой OpenSSL
Project для использования в наборе инструментов OpenSSL (http://www.openssl.org/), а
также криптографическое программное обеспечение, созданное Эриком Янгом (Eric
Young) (eay@cryptsoft.com).

Технические характеристики — Блейд-видеокодер AXIS P7224

Видео
Сжатие видео Базовый и основной профили H.264 (MPEG-4, часть 10/AVC)
Motion JPEG
Разрешение От 720 x 576 до 176 x 120 (от 1536 x 1152 до 176 x 120 в режиме
квадратора)
Частота кадров H.264: 25/30 кадр/с (50/60 Гц)
15 кадр/с в режиме квадратора с полным разрешением
Motion JPEG: 25/30 кадр/с (50/60 Гц)
15 кадр/с в режиме квадратора с полным разрешением
Передача
видеопотока
По одному отдельно настраиваемому потоку H.264 и
Motion JPEG на канал с полной частотой кадров
Если видеосигналы идентичны или частота кадров/разрешение
ограничены, число потоков может быть увеличено
Контролируемая частота кадров и трафик
VBR/CBR H.264
Настройки
изображения
Сжатие, цвет, яркость, контраст, наложение текста и изображений,
зеркальное отражение изображений, зоны маскирования,
коррекция соотношения сторон, улучшенный фильтр устранения
чересстрочной развёртки, оконечная нагрузка для видеосигнала,
фильтрация-сглаживание, подавление непостоянного шума
Поворот: 90°, 180°, 270°
Панорамиров-
ание, наклон и
масштабирова-
ние
Поддерживается широкий диапазон аналоговых PTZ-камерa
Поддерживается один PTZ-привод
Поддерживается несколько предустановок на камеру, режим
патрулирования, очередь доступа к PTZ-управлению
Поддерживаются джойстики, совместимые с Windows
Аудио
Передача
аудиопотока
Двусторонний звук в полно- и полудуплексном режимах (2
микрофонных/линейных входа, 1 линейный выход)
Сжатие аудио Вход:
AAC-LC, 8 или 16 КГц, 8–64 Кбит/с
G.711 μ-law PCM, 8 КГц, 64 Кбит/с
G.726 ADPCM, 8 КГц, 32или 24 Кбит/с
Выход:
G.711 μ-law PCM, 8 КГц, 64 Кбит/с; μ-law PCM, 16 КГц, 128 Кбит/с
G.726 ADPCM, 8 КГц, 32или 24 Кбит/с
Ввод/вывод
аудио
Вход для внешнего микрофона или линейный вход
Линейный выход
Потоковый звук, запись (AU) и воспроизведение загруженных
аудиофайлов (WAV, AU)
AU (G.711 μ-law 8 бит, 8/16 кГц, моно), WAV (PCM 16 бит, 8/16 кГц,
моно)
Сеть
IP address Один IP-адрес для всех четырех каналов
Безопасность Защита паролями, фильтрация IP-адресов, шифрование HTTPSb,
контроль доступа по сети IEEE 802.1Xb, дайджест-проверка
подлинности, журнал доступа пользователей
Поддерживае-
мые протоколы
IPv4/v6, HTTP, HTTPSb, SSL/TLSb, QoS Layer 3 DiffServ, FTP, CIFS/SMB,
SMTP, Bonjour, UPnP™, SNMPv1/v2c/v3 (MIB-II), DNS, DynDNS, NTP,
RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS
Системная интеграция
Программный
интерфейс
Открытый интерфейс API для интеграции ПО, включая поддержку
спецификации VAPIX®; описание спецификаций доступно на сайте
www.axis.com
Профиль ONVIF S; технические характеристики доступны по
адресу www.onvif.org
Интеллектуаль-
ное видео
Видеодетектор движения, активное оповещение при
несанкционированных действиях, детектор звука

Срабатывание
сигнала тревоги
Функции интеллектуального видео, внешний вход, потеря видео,
события локальной записи данных
Действия по
событиям
Отправка файлов: по FTP, HTTP, сети или электронной почте
Рассылка уведомлений: по электронной почте, HTTP и TCP
Видео- и аудиозапись в локальное хранилище
Буферизация видео до и после тревоги
Предустановленные параметры PTZ, воспроизведение
аудиофайла, активация внешнего вывода
Потоковая
передача
данных
Данные событий
Встроенные
средства
установки
Счетчик пикселей
Общие характеристики
Кожух Совместим с видеосервером AXIS 291 1U для монтажа в стойку и
шасси для видеокодеров AXIS Q7920
Память ОЗУ: 512 МБ, флэш-память: 128 МБ
Питание 12 В пост. тока, макс. 6 Вт
Разъемы 4 входа BNC для аналогового композитного видео
1 клеммная колодка для 4 настраиваемых входов-выходов (сзади
стойки)
1 клеммная колодка для подключения RS-485/RS-422
(2-проводное соединение)
2 входа для внешнего микрофона/линейных входа 3,5 мм (моно)
1 аудиовыход 3,5 мм (моно)
Локальное
хранение
данных
Поддержка видеозаписи по сети на выделенный сетевой
накопитель
Условия
эксплуатации
От 0 до 45 °C
Относительная влажность 20–80% (без образования конденсата)
Соответствие
стандартам
EN 55022, класс B; EN 55024; EN 61000-3-2;
IEC/EN/UL 60950-1; EN 61000-3-3; EN 61000-6-1; EN 61000-6-2;
FCC, часть 15, раздел B, класс B; ICES-003, класс B; VCCI, класс B;
C-tick AS/NZS CISPR 22, класс B; KCC KN22, класс A; KN24
EN 55022, класс B для видеосервера AXIS 291 1U для монтажа в
стойку и шасси для видеокодеров AXIS Q7920
Масса 210 г
Принадлежно-
сти в комплекте
поставки
Руководство по установке, компакт-диск с программным
обеспечением для установки и управления, лицензии на декодер
для Windows
ПО для
управления
видео
Приложение AXIS Camera Companion (в комплекте),
AXIS Camera Station и ПО для управления видео, предоставленные
партнерами по разработке программных приложений Axis (не
входят в комплект поставки). Дополнительные сведения см. по
адресу www.axis.com/products/video/software
Необходимое
оборудование
Видеосервер AXIS 291 1U для монтажа в стойку или шасси для
видеокодеров AXIS Q7920
Гарантия 3-летняя гарантия Axis, см. www.axis.com/warranty
a. Драйверы можно скачать с сайта www.axis.com
b. Данное устройство содержит программное обеспечение, разработанное группой OpenSSL
Project для использования в наборе инструментов OpenSSL (http://www.openssl.org/), , а
также криптографическое программное обеспечение, созданное Эриком Янгом (Eric
Young, eay@cryptsoft.com).
