Видеонаблюдение «всё-в-одном»: детекция тепла, качество HDTV и PTZ-управление.
> Качество изображения HDTV
> Тепловизор.
> Видеопотоки в формате H.264.
> Защита класса IP66.
> Постоянное вращение:
неограниченный поворот на 360°.

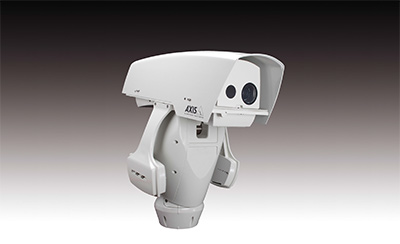

Комбинированная сетевая PTZ-видеокамера серии AXIS Q87-E идеально подходит для решения важнейших
задач в системах, где требуется круглосуточное наблюдение за зонами ограниченного доступа. Данная
серия поддерживает управление панорамированием, наклоном и зумом, обеспечивает одновременную
передачу потоков в визуальном и тепловом режимах, а также выполняет функции дальнего обнаружения,
распознавания и идентификации объектов.
В серию сетевых камер AXIS Q87-E входят модели для
наружного видеонаблюдения AXIS Q8721-E и AXIS Q8722-E с
защитой класса IP66. Модель AXIS Q8721-E одновременно
обеспечивает видеоизображение с 10-кратным оптическим
зумом и автофокусом и тепловизионное изображение
с разрешением384 x 288. Специальный двигатель
обеспечивает поворот и наклон всей камеры в сборе.
AXIS Q8722-E обладает аналогичными функциями, но
отличается разрешением в режиме тепловизора: VGA
640 x 480. Камеры этой серии подключаются к сети с
помощью одного кабеля Ethernet.
Модели AXIS Q87-E поддерживают неограниченный поворот
на 360° и наклон в диапазоне от -45° до +20°; точность
позиционирования составляет 0.02°. Температурный
диапазон работы составляет от-30 до 45 ºC.
Благодаря наличию тепловизора, который обнаруживает
людей и объекты, скрытые в тени либо темной области,
точность обнаружения выше, чем у обычных камер.
Кроме того, данная серия может работать в полной
темноте и в суровых погодных условиях. Возможности
распознавания ночью можно расширить, установив
комплект ИК‐подсветки PT IR Illuminator kit A. Благодаря
сочетанию обычной камеры и тепловизора устройства
этой серии являются высокоэфективным решением для
охранного видеонаблюдения.
Технические характеристики — Комбинированные сетевые
PTZ-видеокамеры серии AXIS Q87-E
Модели AXIS Q8721-E 35 mm и AXIS Q8721-E 60 mm: включают
AXIS Q1755 (оптическая камера) и AXIS Q1921 (тепловизионная
камера)
AXIS Q8722-E 35 mm и AXIS Q8722-E 60 mm: включают
AXIS Q1755 (оптическая камера) и AXIS Q1922 (тепловизионная
камера)
Камера
Изображение Оптическая камера: КМОП, 1/3″, прогрессивная развертка,
2 мегапикселя
Тепловизионная камера: Неохлаждаемый микроболометр,
384×288 пикселей
(AXIS Q8721-E) или 640×480 пикселей (AXIS Q8722-E)
Объектив Оптическая камера: f=5,1–51 мм, F1,8–2,1, автофокусировка,
автоматическая функция «день/ночь»
Горизонтальный угол обзора: 48,1–5,1°
Байонет с резьбой M37x0,75 для телеконвертера (приобретается
отдельно)

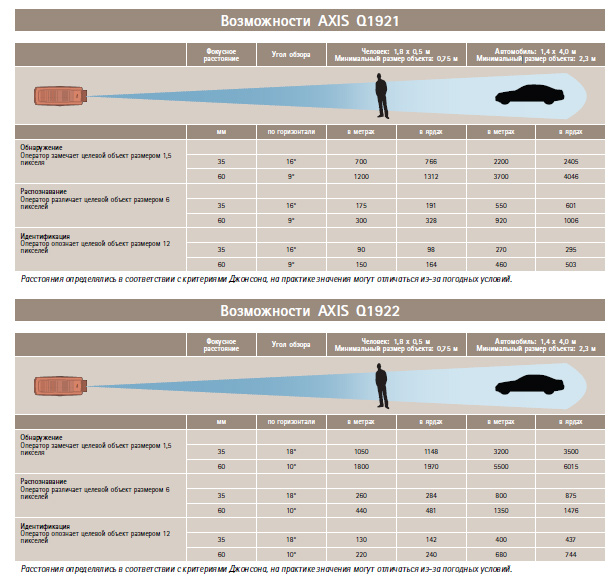

Дальность
обнаружения
См. таблицы выше
Минимальная
освещенность
Оптическая камера: цвет: 2 лк при 30 IRE, F1,8
ч/б: 0.2 лк при 30 IRE, F1.8
Чувствительно-
сть
Тепловизионная камера: тепловая чувствительность NETD <
100 мК
Скорость
срабатывания
затвора
Оптическая камера: от 1/10000 с до 1/2 с
Панорамиров-
ание, наклон и
масштабирова-
ние
Панорамирование: непрерывное 360°, 0,1–20 °/s
Наклон: от 45° до -20°, 0,1–20 °/s
Оптическая камера: 10-кратный оптический зум и 12-кратный
цифровой, общий 120-кратный зум
Протокол: Macro
Точность позиционирования: 0.02°
Видео
Сжатие видео H.264 (MPEG-4 Part 10/AVC)
Motion JPEG
Разрешение AXIS Q8721–E: оптическая камера — HDTV 1080i (1920 x 1080),
HDTV 720p (1280 x 720); тепловизионная камера — 384 x 288 с
масштабированием до 768 x 576 или VGA
AXIS Q8722–E: оптическая камера — HDTV 1080i (1920 x 1080),
HDTV 720p (1280 x 720); тепловизионная камера — 640 x 480 с
масштабированием до 800 x 600 (D1)
Частота кадров Оптическая камера: 30/25 кадр/с для всех разрешений
Тепловизионная камера: до 30 кадр/с в ЕС, Норвегии, Швейцарии,
Канаде, США, Японии, Австралии и Новой Зеландии;
до 8,3 кадр/с в других странахa
Передача
видеопотока
Оптическая камера: несколько отдельно настраиваемых потоков
в форматах H.264 и Motion JPEG
Тепловизионная камера: как минимум один поток в формате
H.264 и Motion JPEG: Одновременная передача нескольких
отдельно настраиваемых с частотой кадровдо 30 кадр/с
Контролируемая частота кадров и полоса пропускания, VBR/CBR
H.264
Настройки
изображения
Оптическая камера: сжатие, яркость, резкость, контраст,
баланс белого, регулировка экспозиции, компенсация встречной
засветки, наложение текста и изображений, зеркальное отражение
изображений, зоны маскирования, поворот
Тепловизионная камера: сжатие, яркость, регулировка
экспозиции, наложение текста и изображений, зеркальное
отражение изображений, зоны маскирования, поворот, несколько
палитр
Сеть
Безопасность Защита паролями, фильтрация IP-адресов, шифрование HTTPSb,
контроль доступа по сети IEEE 802.1Xb, дайджест-проверка
подлинности, журнал доступа пользователей
Поддерживае-
мые протоколы
IPv4/v6, HTTP, HTTPSb, QoS Layer 3 DiffServ, FTP, CIFS/SMB, SMTP,
Bonjour, UPnP™, SNMPv1/v2c/v3 (MIB-II), DNS, DynDNS, NTP, RTSP,
RTP, TCP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS
Системная интеграция
Программный
интерфейс
Открытый интерфейс API для интеграции ПО, включая поддержку
спецификации VAPIX® и открытую прикладную платформу
камер AXIS; описание спецификаций доступно на сайте
www.axis.com
Технические характеристики API доступны на сайте www.axis.com
Интеллектуаль-
ное видео
Видеодетектор движения, активное оповещение при
несанкционированных действиях, открытая прикладная
платформа камер AXIS, обеспечивающая установку
дополнительных приложений
Оптическая камера: Gatekeeper
Срабатывание
сигнала тревоги
Интеллектуальные видеотехнологии, внешний вывод
Действия по
событиям
Отправка файлов: по FTP, HTTP, сети или электронной почте
Рассылка уведомлений по: электронной почте, HTTP и TCP
Видеозапись на карту памяти
Буферизация видео до и после тревоги
Выходной сигнал на внешнее оборудование
Потоковая
передача
данных
Данные событий
Общие характеристики
Кожух Алюминиевый корпус, светозащитная бленда ABS PMMA, защита
класса IP66
Цвет: RAL 9002
Память Оптическая камера: ОЗУ: 256 МБ, флэш-память: 128 МБ
Тепловизионная камера: ОЗУ: 128 МБ, флэш-память: 128 МБ
Питание 24 В пер. тока, 50/60 Гц, 200 Вт (соответствующий блок питания
приобретается отдельно), 230/120 В пер. тока, 50/60 Гц со
встроенным светочувствительным датчиком
Локальное
хранение
данных
Слот SD/SDHC/SDXC с поддержкой карт памяти до 64 ГБ (карты
памяти приобретаются отдельно)
Поддержка видеозаписи по сети (на файл-сервер или сетевой
накопитель)
Условия
эксплуатации
От -30 до 45 °C
Относительная влажность: 10–100% (с образованием конденсата)
Соответствие
стандартам
EN 55022 класс A; EN 61000-3-2; EN 61000-3-3; EN 55024;
EN 61000-6-1; EN 61000-6-2; FCC, часть 15, раздел B, класс A;
ICES-003, класс A; C-tick AS/NZS CISPR 22, класс A; EN 60950-1;
EN 60950-22; IEC/EN 60529 IP66
Блок питания (приобретается отдельно): EN 55022 класс A;
EN 61000-3-2; EN 61000-3-3; EN 55024; EN 61000-6-1;
EN 61000-6-2; FCC, часть 15, раздел B, класс A; ICES-003, класс A;
C-tick AS/NZS CISPR 22, класс A; EN 60950-1; EN 60950-22;
IEC/EN 60529 IP66
Масса 28,5 кг (без ИК-светодиодов)
Принадлежно-
сти в комплекте
поставки
Руководство по установке, компакт-диск с программным
обеспечением для установки и управления камерой, лицензия на
1 пользователя декодера Windows
ПО для
управления
видео
Приложение AXIS Camera Station и ПО для управления
видео, предоставленные партнерами по разработке
программных приложений Axis (не входят в комплект
поставки). Дополнительная информация доступна на сайте
www.axis.com/products/video/software
Необходимое
оборудование
Блок питания AXIS Q87-E 230 В пер. тока или блок питания
AXIS Q87-E 120 пер. тока
Кронштейн AXIS для установки на столб типа K или настенный
кронштейн AXIS типа K
Гарантия Сведения о 3–летней гарантии Axis и варианте расширенной
гарантии AXIS см. по адресу www.axis.com/warranty
a. Частота кадров выше 9 кадр/с может ограничиваться правилами контроля за экспортом
b. Данное устройство содержит программное обеспечение, разработанное группой OpenSSL
Project для использования в наборе инструментов OpenSSL (http://www.openssl.org/), а
также криптографическое программное обеспечение, созданное Эриком Янгом (Eric
Young) (eay@cryptsoft.com).
Подробнее см. на веб-сайте www.axis.com
Технические характеристики комплекта ИК-подсветки PT IR
Illuminator kit A (приобретается отдельно)
Модели ИК-светодиод, угол 10°
ИК-светодиод, угол 50°
Угол От 10° до 50° Масса 1,4 кг
Поддерж-
иваемые
камеры
AXIS Q8721-E
AXIS Q8722-E
Расстояние ИК-светодиод под углом 10°: 100 м
ИК-светодиод под углом 50°: 50 м
Также в
комплекте
U-образный кронштейн,
встроенный регулируемый
фотоэлемент
Корпус Защита класса IP66 Условия экс-
плуатации
От -50 до 50 °C Размеры 180 x 135 x 67 мм
Питание 12–24 В пер/пост тока,
35 ВТ
Длина кабеля: 70 см
Сертифик-
аты
EN 55022 класс A; EN 55024;
EN 61000-6-1; EN 61000-6-2;
FCC, часть 15, раздел B, класс A;
ICES-003, класс A;
C-tick AS/NZS CISPR 22, класс A;
EN 60950-1; EN 60950-22;
IEC/EN 60529 IP66; EN 62471 (группа
рисков 1)
Гарантия Годовая гарантия Axis, см.
www.axis.com/warranty
Управление
Мощность,
чувствительность
фотоэлемента, канала
телеметрии для
удаленного управления
(при необходимости)
