Купольные камеры с высокой скоростью поворота, наклона и зума в стальном герметичном корпусе
> Корабельная нержавеющая сталь
> Корпус, заполняемый сжатым азотом
> Мощный зум и разрешение до HDTV 1080p
> SFP-слоты для оптоволоконных кабелей, разъемы RJ45
> Порты ввода-вывода для передачи и приема сигналов тревоги

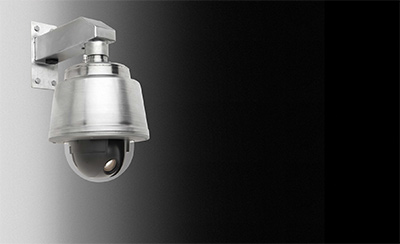

Купольные сетевые PTZ-камеры AXIS Q60-S — это высококачественные камеры для видеонаблюдения
с высокой скоростью поворота, наклона и зума, которые поставляются в герметичном корпусе из
корабельной нержавеющей стали. Они обеспечивают видеонаблюдение с высокой четкостью на участках
с большой площадью и высокую детализацию при использовании оптического зума. Эти надежные
камеры идеально подходят для наружной установки на морских судах и в условиях горнодобывающих и
нефтегазовых предприятий. Кроме того, их можно устанавливать на предприятиях пищевой и медицинской
промышленности, а также в чистых производственных помещениях.
Благодаря корпусу из нержавеющей стали (марки SAE 316L)
камеры AXIS Q60-S обладают высокой устойчивостью к
коррозии и выдерживают очистку химическими средствами
и паром высокого давления. Возможность заполнять купол
азотом обеспечивает дополнительный положительный
эффект, в частности предотвращает конденсацию влаги.
Всего доступно три модели: AXIS Q6042-S (разрешение
Extended D1 c 36-кратным оптическим зумом),
AXIS Q6044-S (HDTV 720p с 30-кратным оптическим зумом)
и AXIS Q6045-S (HDTV 1080p с 20-кратным оптическим
зумом). Эти надежные камеры поддерживают специальные
режимы для дневной и ночной съемки, а функция
патрулирования позволяет автоматически выбирать любую
из 256 предустановленных позиций.
Модели AXIS Q6042-S и AXIS Q6044-S поддерживают
электронную стабилизацию изображения. Эта функция
особенно полезна при видеонаблюдении в условиях
сильного ветра или вибрации опоры. Модель
AXIS Q6044-S дополнительно оснащена электронным
фильтром, который автоматически включается в туманную
погоду и делает изображение более качественным. Все
камеры AXIS Q60-S поддерживают расширенные функции и
позволяют применять интеллектуальные видеотехнологии.
В комплект поставки входит медиаконвертер; через него
камеры AXIS Q60-S можно подключать к сети при помощи
стандартных сетевых или оптоволоконных кабелей. Кроме
того, через медиаконвертер камера может передавать и
принимать сигналы с внешних устройств, а также получает
питание 12 В.
Высокая устойчивость к внешним воздействиям
Камеры AXIS Q60-S с прозрачным куполом из нейлона и корабельной нержавеющей стали (марки SAE 316L или V4A) прекрасно выдерживают
коррозионное воздействие морской воды и химических чистящих средств. Они устойчивы даже к очистке паром высокого давления. Чтобы
получить дополнительный положительный эффект, например предотвратить конденсацию влаги под куполом, их можно наполнить азотом
под давлением. Камеры работают при температуре от -30 °C до 50 °C. Они сертифицированы по стандартам MIL-STD-810G 509.5, IP6K9K,
IP66, IP67 и NEMA 4X, то есть надежно защищены от соляного тумана, пыли, дождя, снега и льда, мойки под высоким давлением или
пароструйной очистки. Кроме того, камеры имеют встроенные датчики удара, и тогда в случае резких сотрясений они будут передавать
сигналы тревоги.
Для полной защиты от внутренней конденсации камеру AXIS Q60-S необходимо наполнить газообразным азотом через впускной клапан [1] под давлением
выше 0,2 бар. Выпускной клапан [2] срабатывает, когда давление внутри камеры достигает 0,5 бар.

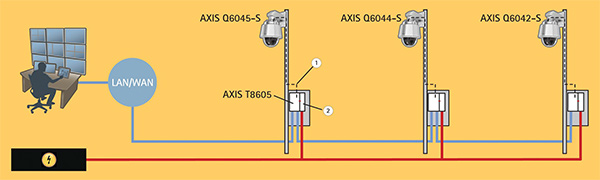

Схема подключения

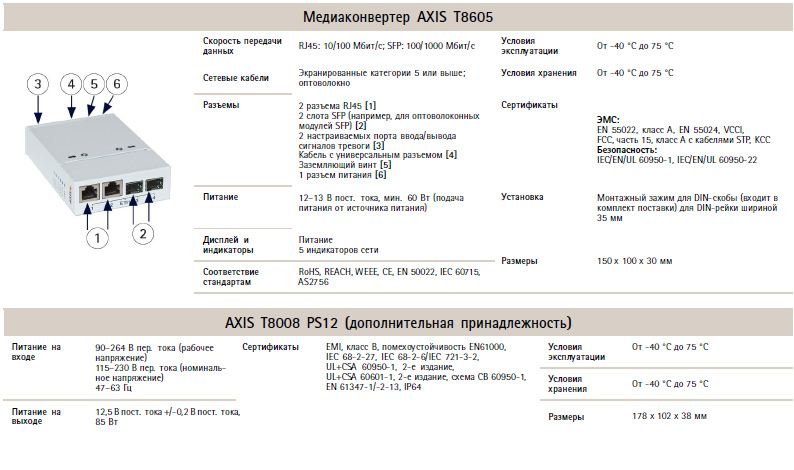

Камера AXIS Q60-S подключается к прилагаемому медиаконвертеру
AXIS T8605 через универсальный кабель с защитой по классу IP66 [1],
который просто вставляется в соответствующий разъем. После этого камера
сможет получать питание с медиаконвертера (источник питания [2] не
входит в комплект поставки), а также передавать и принимать сигналы
тревоги с внешних сетевых устройств. Два SFP-слота и два разъема RJ45
медиаконвертера предоставляют установщикам возможность экономично
соединять камеры в сеть на больших расстояниях, образуя последовательную
или кольцевую топологию для повышенной надежности в случае единичного
отказа. Фильтрация IGMP не поддерживается, а для кольцевой топологии
требуется коммутатор с поддержкой протокола STP согласно стандарту
IEEE 802.1D. Разъемы RJ45 можно также использовать для подключения к
дополнительным камерам, например к тепловизору, или для временного
подключения к ноутбуку для локального обслуживания системы.
Технические характеристики — Сетевые купольные PTZ-камеры
AXIS Q60-S
Модели AXIS Q6042-S 50 Гц, AXIS Q6042-S 60 Гц
AXIS Q6044-S 50 Гц, AXIS Q6044-S 60 Гц
AXIS Q6045-S 50 Гц, AXIS Q6045-S 60 Гц
Камера
Изображение AXIS Q6042-S: 1/4″, прогрессивная развертка
AXIS Q6044-S: 1/3”, прогрессивная развертка
AXIS Q6045-S: 1/3″, прогрессивная развертка
Объектив AXIS Q6042-S: f=3,3–119 мм, F1,4–4,2, автофокусировка
Горизонтальный угол обзора: 57,2–1,7°
AXIS Q6044-S: f=4,4–132 мм, F1.4–4,6, автофокусировка
Горизонтальный угол обзора: 62,9–2,2°
AXIS Q6045-S: f=4,45–89 мм, F1.6–2,9, автофокусировка
Горизонтальный угол обзора: 62,98–3,49°
Режим
День/Ночь
Автоматически управляемый инфракрасный фильтр
Минимальная
освещенность
AXIS Q6042-S: цветная съемка — 0,5 лк при 30 IRE, F1,4; ч/б
съемка — 0,008 лк при 30 IRE, F1.4
AXIS Q6044-S: цветная съемка — 0,2 лк при 30 IRE, F1.4; ч/б
съемка — 0,04 лк при 30 IRE, F1.4
AXIS Q6045-S: цветная съемка — 0,6 лк при 30 IRE, F1.6; ч/б
съемка — 0,04 лк при 30 IRE, F1.6
Скорость
срабатывания
затвора
AXIS Q6042-S: от 1/30 000 до 1,5 с (50 Гц) или от 1/30 000 до
0,5 с (60 Гц)
AXIS Q6044-S: от 1/10 000 до 1/4 с
AXIS Q6045-S: от 1/33 000 до 1/3 с (50 Гц) или от 1/33 000 до
1/4 с (60 Гц)
Панорамиров-
ание, наклон и
масштабирова-
ние
Автопереворот изображения, 256 предустановленных положений,
запись тура, маршрут обхода охраны, настройка приоритетов
управления, экранный указатель направления
Поворот: неограниченный на 360°, 0,05–450°/с; наклон: 220°,
0,05°–450°/с
AXIS Q6042-S: 36-кратный оптический зум и
12-кратный цифровой зум, 432-кратный общий зум
AXIS Q6044-S: 30-кратный оптический зум и
12-кратный цифровой зум, 360-кратный общий зум
AXIS Q6045-S: 20-кратный оптический зум и
12-кратный цифровой зум, 240-кратный общий зум
Видео
Сжатие видео Базовый и основной профили H.264 (MPEG-4, часть 10/AVC)
Motion JPEG
Разрешение AXIS Q6042-S: от 736 x 576 (Extended D1) до 176 x 144 (50 Гц) или
от 752 x 480 (Extended D1)до 176 x 120 (60 Гц)
AXIS Q6044-S: от 1280 x 720 (HDTV 720p) до 320 x 180
AXIS Q6045-S: от 1920 x 1080 (HDTV 1080p) до 320 x 180
Частота кадров H.264: до 25/30 кадр/с (50/60 Гц) для всех разрешений
Motion JPEG: до 25/30 кадр/с (50/60 Гц) для всех разрешений
Передача
видеопотока
Несколько отдельно настраиваемых потоков в форматах H.264
и Motion JPEG
Контролируемая частота кадров и полоса пропускания
VBR/CBR H.264
Настройки
изображения
Широкий динамический диапазон; ручное управление скоростью
срабатывания затвора; регулировка сжатия, цвета, яркости,
резкости, баланса белого, экспозиции и области замера
экспозиции; компенсация фоновой засветки; тонкая настройка
действий при слабом освещении; поворот; наложение текста
и изображений; 32 индивидуальные трехмерные маски для
закрытых зон; остановка изображения при повороте, наклоне
и зуме
AXIS Q6042-S: электронная стабилизация изображения
AXIS Q6044-S: электронная стабилизация изображения,
электронный противотуманный фильтр с автовключением
AXIS Q6045-S: компенсация встречной засветки
Сеть
Безопасность Защита паролем, фильтрация IP-адресов, шифрование HTTPSa,
контроль доступа по сети IEEE 802.1Xa, дайджест-проверка
подлинности, журнал доступа пользователей
Поддерживае-
мые протоколы
IPv4/v6, HTTP, HTTPSa, SSL/TLSa, QoS Layer 3 DiffServ, FTP, CIFS/SMB,
SMTP, Bonjour, UPnPTM, SNMPv1/v2c/v3 (MIB-II), DNS, DynDNS, NTP,
RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS, SSH
Системная интеграция
Программный
интерфейс
Открытый API для интеграции ПО, включая VAPIX® и платформу
приложений камер AXIS; технические характеристики доступны
по адресу www.axis.com
Система видеохостинга AXIS (AVHS) с функцией быстрого
подключения видеокамеры
Профиль ONVIF S;
Интеллектуаль-
ное видео
Видеодетектор движения; автоматическое слежение; функция
Active Gatekeeper; платформа разработки приложений для
камер AXIS, позволяющая устанавливать дополнительные
приложения
AXIS Q6044-S: электронный противотуманный фильтр с
автовключением
AXIS Q6045-S: встроенные базовые средства анализа
изображения (не предназначено для сравнения с отдельными
штатными средствами сторонних производителей): обнаружение
исчезновения предметов, детектор входа и выхода с территории,
детектор ограждения, счетчик объектов, компенсация встречной
засветки
Срабатывание
сигнала тревоги
Видеодетектор движения, детектор ударов, вентилятор,
нагреватель, термометр, подача сигнала вручную, автоматическое
слежение, перемещение, предустановка параметров поворота,
наклона и зума, события локальной записи данных, платформа
разработки приложений для камер AXIS.
AXIS Q6045-S: вход и выход с территории, детектор
проникновения за ограждение, обнаружение исчезновения
предметов
Действия по
событиям
Отправка файлов: по FTP, HTTP, сети или электронной почте
Рассылка уведомлений: по электронной почте, HTTP и TCP
Предустановленные параметры поворота, наклона и зума,
автоматическое слежение, режим «День/ночь», видеозапись в
локальное хранилище, буферизация видео перед оповещением и
после него
Встроенные
средства
установки
Счетчик пикселей
Общие характеристики
Материал
корпуса
Корпус из нержавеющей стали (марки V4A, SAE 316L/UNS
S31603/EN 1.4432) с защитой класса IP6K9K, IP66, IP67 и NEMA 4X,
прозрачный нейлоновый купол
Память ОЗУ: 512 МБ, флэш-память: 128 МБ
Питание Потребляемая мощность 60 Вт с подачей питания через
медиаконвертер AXIS T8605
Разъемы Кабель длиной 7 м, защищенный по классу IP66, с универсальным
разъемом для подачи питания (постоянный ток), Ethernet
10/100BASE-T и ввода-вывода
Медиаконвертер: 2 разъема RJ45 10/100BASE-T,
2 разъема SFP 100BASE-FX/1000BASE-X, клеммные
колодки с входным и выходным разъемами питания и
2 настраиваемыми разъемами ввода-вывода
Локальное
хранение
данных
Слот SD/SDHC/SDXC с поддержкой карт памяти до 64 ГБ (карты
памяти приобретаются отдельно); поддержка видеозаписи на
выделенный сетевой накопитель (NAS)
Условия
эксплуатации
От -30 °C до 50 °C
Относительная влажность: 10–100 % (с образованием конденсата)
Условия
хранения
От -40 °C до 65 °C
Соответствие
стандартам
EN 55022, класс A, EN 61000-3-2, EN 61000-3-3, EN 61000-6-1,
EN 61000-6-2, EN 55024, EN 50121-4, IEC 62236-4,
FCC, часть 15, раздел B, класс A, ICES-003, класс A, VCCI, класс A,
C-tick AS/NZS CISPR 22, класс A, KCC KN22, класс A,
KN24, IEC/EN/UL 60950-1, IEC/EN/UL 60950-22,
IEC/EN 60529 IP66, IP67, IP6K9K, NEMA 250, тип 4X,
IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78, IEC 60068-2-14,
IEC 60068-2-30, IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-60,
MIL-STD 810G 509.5
Масса 5,7 кг
Принадлежно-
сти в комплекте
поставки
Медиаконвертер AXIS T8605 кабель с универсальным разъемом,
защищенный по классу IP66, руководство по установке,
компакт-диск с программным обеспечением по установке и
управлению, однопользовательская лицензия на декодер для
Windows
ПО для управления видео
Приложение AXIS Camera Companion (в комплекте), AXIS Camera
Station и ПО для управления видео, предоставленные партнерами
по разработке программных приложений Axis (не входят в
комплект поставки). Дополнительные сведения см. по адресу
www.axis.com/products/video/software
Гарантия Сведения о 3–летней гарантии Axis и варианте расширенной
гарантии AXIS см. по адресу www.axis.com/warranty
a. Данное устройство содержит программное обеспечение, разработанное группой OpenSSL
Project для использования в наборе инструментов OpenSSL (www.openssl.org), а также
криптографическое программное обеспечение, созданное Эриком Янгом (Eric Young)
(eay@cryptsoft.com).
