Купольная PTZ-видеокамера с разрешением HDTV, 18-кратным оптическим
увеличением и 360-градусным панорамным обзором

> PTZ-видеокамера с 18-кратным оптическим увеличением и 360-градусным панорамным обзором
> Поддержка разрешения HDTV 720p и кодека H.264
> Класс защиты IP 51 (от пыли и капель воды)
> Поддержка функции Advanced Gatekeeper
> Питание по сети PoE+ (IEEE 802.3at)

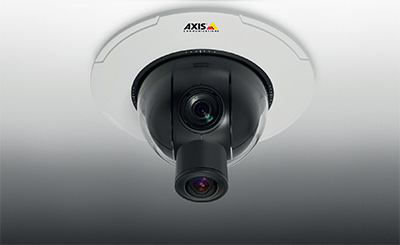

Сетевая купольная PTZ-видеокамера AXIS P5544 представляет собой уникальную модель,
предназначенную для видеонаблюдения в помещениях и поддерживающую разрешение HDTV,
18-кратное оптическое увеличение, 360-градусное панорамирование и функции PTZ-
управления. Прекрасно подходит для оперативного видеонаблюдения в аэропортах, железно-
дорожных станциях, логистических центрах, музеях и крупных магазинах розничной торговли.

Имея поле зрения 360°, видеокамера AXIS P5544 покрывает пло-
щадь более 950 м² (10 000 кв. футов), что сопоставимо с размером
трех теннисных кортов. Поэтому данная видеокамера подходит как
для охранного видеонаблюдения, так и отслеживания скоплений
людей или очередей в магазинах.
Видеокамера, имеющая 360-градусное панорамирование, угол
наклона 180° и 18-кратное оптическое увеличение, способна
вести видеонаблюдение на достаточно большой как по ширине,
так и глубине территории. При этом оператор имеет возмож-
ность в любой момент увеличить нужный фрагмент изображения,
например для установления личности человека. Это возможно,
поскольку видеокамера поддерживает высокое разрешение –
HDTV 720p.
В модели AXIS P5544 реализована поддержка уникальной тех-
нологии Panopsis, разработанной компанией Axis – это два
объектива, один из которых служит для 360-градусного панорам-
ного обзора, а второй – для крупных планов. Таким образом, виде-
окамера обеспечивает высочайшее качество без необходимости
компромисса.
Видеокамера поддерживает функцию день/ночь, позволяющую
вести круглосуточное видеонаблюдение одинаково эффективно
как в условиях хорошей, так и недостаточной освещенности. Кроме
этого, камера поддерживает несколько видеопотоков в форматах
H.264 и Motion JPEG.
Видеокамера AXIS P5544 поддерживает функцию Advanced
Gatekeeper, которая обеспечивает автоматическое перемещение
видеокамеры в заданное положение при обнаружении движущегося
объекта на определенном участке контролируемой территории.
В качестве опции предлагается кабель с разъемами для подклю-
чения внешних устройств, передачи звука в обоих направлениях и
детектирования звука.
Видеокамера имеет класс защиты IP 51 и не требует отдельного
кабеля питания, так как поддерживает технологию Power-over-
Ethernet Plus (PoE+).

Высокое качество изображения при круговом панорамировании (360°) и на крупных планах

Видеокамера AXIS P5544 имеет два разных объектива.
Первый – зум-объектив, используемый видеокамерой при
повороте, наклоне или увеличении (PTZ). Соотношение
сторон таких кадров составляет 16:9. Когда зум-объектив
направлен прямо вниз, камера задействует объектив
Panopsis (широкоугольный конвертер), который позволяет
получить 360-градусное панорамное изображение в высо-
ком разрешении. Стоит отметить, что видеокамера не может
одновременно записывать видеоизображение в обоих этих
форматах, поэтому доступно либо обычное (16:9), либо
панорамное (360°) изображение.

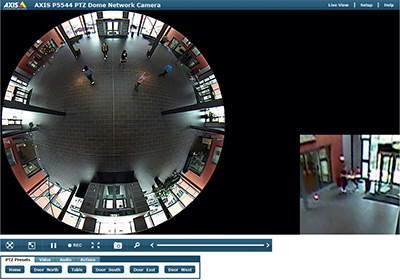

В панорамном режиме (Overview) на пользовательском
интерфейсе камеры появляется курсор, показанный в виде
белого крестика на изображении выше, который играет
роль увеличительного стекла. Наведя курсор на интересу-
ющую область изображения, получаемого с видеокамеры
в реальном масштабе времени, в правой части окна опе-
ратор видит увеличенный цифровым методом фрагмент
этого изображения. Если в панорамном режиме (Overview)
щелкнуть мышкой по любой области изображения или
перетащить прямоугольник, выделяющий увеличиваемый
фрагмент изображения (Area zoom), зум-объектив наводит-
ся на эту область и появляется обычное видеоизображение.
Чтобы перейти в режим обычного изображения, можно
также нажать любую кнопку пресета (см. нижний ряд кнопок
на изображении выше). Каждой кнопке пресета назначается
определенное положение видеокамеры в пространстве,
включая кратность оптического увеличения.

Уникальный пользовательский интерфейс для быстрой навигации по большой контролируемой территории

В обычном режиме (Normal) видеокамера AXIS P5544, как и
любая другая обычная PTZ-видеокамера, задействует штат-
ный первый зум-объектив. Этот объектив используется при
выполнении типовых операций: наклона, поворота или уве-
личения. Такой автофокусный зум-объектив с 18-кратным
оптическим увеличением обеспечивает отличное качество
изображения в разрешении HDTV 720p. Управление видео-
камерой осуществляется как джойстиком, так и мышкой.
В обычном режиме (Normal) в правой части окна отобра-
жается 360-градусное панорамное изображение. Это изо-
бражение статичное, то есть не транслируется в реальном
масштабе времени с видеокамеры.
Можно сказать, что панорамное изображение служит в
качестве карты контролируемой территории. С его помо-
щью оператору проще в любой момент сориентироваться,
т. е. определить, куда направлена видеокамера (показано
зеленым кружком). Кроме этого, чтобы быстро навести
видеокамеру на другое место, переключившись в обычный
режим (Normal), оператору достаточно просто щелкнуть по
нужному месту на панорамном изображении.
Если заданы пресеты, на панорамном изображении они
будут показаны в виде небольших кружков. Чтобы пере-
местить видеокамеру в какой-либо пресет, достаточно
щелкнуть мышкой по соответствующему кружку на пано-
рамном изображении или нажать нужную кнопку пресета в
нижней части окна.
Как и в других PTZ-видеокамерах, картинку с камеры можно
отцентровать, щелкнув мышкой по изображению с видеока-
меры. Увеличить фрагмент изображения можно при помо-
щи джойстика, шкалы увеличения, прямоугольной области
(Area zoom) или просто колесом мышки.
Чтобы вернуться в панорамный режим (Overview), доста-
точно щелкнуть мышкой по центру панорамного изображе-
ния или нажать кнопку Overview (в верхней части меню в
левом углу окна).
Такой уникальный интерфейс позволяет оператору быстро
проверить обстановку на любом интересующем участке
даже очень большой контролируемой территории.

Технические характеристики – Сетевая купольная PTZ-видеокамера AXIS P5544

Видеокамера
Модели AXIS P5544 60 Гц; AXIS P5544 50 Гц
Матрица 1/3 дюйма CCD 1,3 Мпикс., прогрессивная развертка
Зум-объектив
для стандартного
режима (Normal)
f = 4,7–84,6 мм, F 1,6–2,8, автофокусировка, автоматическое
переключение день/ночь
Угол зрения по горизонтали: 55,2–3,2°
Объектив Panopsis
для панорамного
режима (Overview)
f = 2,7 мм
Угол зрения: 180°
Минимальная
освещенность
Цветное изображение: 0,74 лк при 30 IRE F1.6
Черно-белое изображение: 0,04 лк при 30 IRE F1.6
Скорость затвора от 1/10 000 до 1/4 с
Наклон/поворот/
увеличение (PTZ)
Автоориентация (E-flip), автоповорот (Auto-flip),
100 заданных положений
Поворот: 360° (с функцией Auto-flip), 0,2–300°/с
Наклон: 180°, 0,2–300°/с
Оптическое увеличение 18x, цифровой зум 12x,
суммарное увеличение 216x
Функциональность
PTZ
Ограниченный тур патрулирования
Контроль очередности управления
Указатель направления на экране
Видео
Сжатие видео H.264 (MPEG-4 Part 10/AVC)
Motion JPEG
Разрешение HDTV 720p 1280×720 до 320×180
Частота кадров H.264: до 30/25 кадров/с (60/50 Гц) при любом разрешении
Motion JPEG: до 30/25 кадров/с (60/50 Гц) при любом разрешении
Видеопотоки Несколько отдельно конфигурируемых потоков в формате
H.264 и
Motion JPEG
Контролируемая частота кадров и полоса пропускания
VBR/CBR H.264
Настройки
изображения
Широкий динамический диапазон (WDR), установка скорости
затвора, сжатие, цвет, яркость, резкость, баланс белого, параметры
экспозиции, зоны экспозиции, компенсация контровой засветки,
точная подстройка для условий низкой освещенности, наложение
текста (оверлей), стоп-кадры (с функцией PTZ)
Режим стандартного изображения (Normal): наложение
изображения (оверлей), трехмерные маски конфиденциальных зон
Звук
Передача звука в двух направлениях
Сжатие аудио AAC-LC 8/16 кГц, G.711 PCM 8 кГц, G.726 ADPCM 8 кГц
Конфигурируемый битрейт
Входы/выходы Требуется опциональный мультиразъемный кабель для
подключения внешнего микрофона, линейного входа и выхода

* В комплект поставки устройства входит программное обеспечение, разработанное в рамках
проекта OpenSSL Project для использования в приложениях OpenSSL Toolkit (www.openssl.org)
Дополнительную информацию см. на веб-сайте www.axis.com
Сеть
Безопасность Защита паролем, фильтрация IP-адресов, шифрование HTTPS*,
управление сетевым доступом по IEEE 802.1X*, аутентификация,
журнал доступа пользователей
Поддерживаемые
протоколы
IPv4/v6, HTTP, HTTPS*, SSL/TLS*, QoS Layer 3 DiffServ, FTP, SMB,
SMTP, Bonjour, UPnP™, SNMPv1/v2c/v3 (MIB-II), DNS, DynDNS, NTP,
RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS
Интеграция системы
Прикладной
программный
интерфейс
Открытый интерфейс для интеграции программного
обеспечения, включая VAPIX® от Axis Communications;
характеристики доступны по адресу www.axis.com
ONVIF, спецификации доступны на www.onvif.org
Система видеохостинга AXIS (AVHS) с функцией подключения
камеры One-Click
Интеллектуальные
видеотехнологии
Интеллектуальные функции видеонаблюдения,
детекция аудио, функция Advanced Gatekeeper
Поддержка платформы AXIS Camera Application Platform для
установки дополнительных прикладных программ
Режим панорамного изображения (Overview): детектор движения
Тревожные
события
Детектор движения, детектор звука, внешний вход, пресеты,
температура, полное заполнение карты памяти, платформа
AXIS Camera Application Platform
Действия по
тревоге
Загрузка файлов по FTP, HTTP и электронной почте
Уведомления по электронной почте, HTTP и TCP
Активация внешнего выхода, перемещение в пресет, включение
видеозаписи и сохранение на накопителе, воспроизведение
аудиоклипа
Буферизация видеоматериала до и после события тревоги
Вспомогательные
средства
программного
обеспечения для
установки
Счетчик пикселей
Общие сведения
Корпус класс защиты IP 51, металлический (алюминиевый) корпус,
акриловый прозрачный купол (PMMA)
Процессоры и
память
ARTPEC-3, ОЗУ 256 Мбайт, флэш-память 128 Мбайт
Питание Технология Power-over-Ethernet Plus (PoE+) IEEE 802.3at,
макс. 30 Вт
20–24 В пер. тока, макс. 23,6 В•А;
24–34 В пост. тока, макс. 17 Вт
1-портовый инжектор питания AXIS T8123 с поддержкой PoE:
100–240 В пер. тока, макс. 37 Вт
Разъемы RJ-45 для 10BASE-T/100BASE-TX PoE
Мультиразъемный кабель (не входит в комплект): питание пер./
пост. тока, 4 конфигурируемых входа/выхода тревоги, вход
микрофона, линейный вход моно, линейный выход моно на
активный динамик
Хранение данных Слот карты памяти SD/SDHC (карта приобретается отдельно)
Поддержка видеозаписи по сети (на файл-сервер или сетевой
накопитель)
Условия работы 0–50 °C
Относительная влажность 20–80 %, без конденсата
Сертификаты EN 55022 класс B, EN 61000-3-2, EN 61000-3-3,
EN 61000-6-1, EN 61000-6-2, EN 55024,
FCC часть15, п/часть B, класс B, ICES-003, класс B, VCCI, класс B,
C-tick AS/NZS CISPR 22, EN 60950-1, KCC, класс B
IEC 60721-4-3 класс 3K3, 3M3, EN/IEC 60068-2
IEC 60529 IP 51
Инжектор питания: EN 60950-1, GS, UL, cUL, CE, VCCI, CB, KCC
Вес Видеокамера: 1,9 кг
Видеокамера с креплением для подвесного потолка: 2,3 кг
В комплекте 1-портовый инжектор питания AXIS T8123 с поддержкой PoE,
комплект креплений для обычного и подвесного потолка,
руководство по установке, компакт-диск с программами для
установки и управления, декодер Windows (лицензия на
1 пользователя)
