Компактные и доступные по цене камеры высокого разрешения для
профессионального охранного видеонаблюдения.
> Превосходное качество изображения.
> Несколько потоков в формате H.264.
> Технология Power over Ethernet.
> Счетчик пикселей.
> Модели для наружного видеонаблюдения.

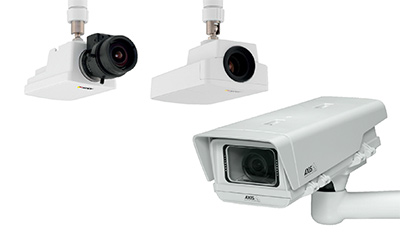

Серия AXIS M11 включает профессиональные и экономичные фиксированные камеры для использования
внутри и вне помещения, которые подходят для широкого спектра объектов видеонаблюдения, таких как
магазины розничной торговли, станции техобслуживания, библиотеки и другие здания.
Сетевые камеры серии AXIS M11 обеспечивают
превосходное качество изображения благодаря
применению прогрессивной развертки, которая делает
изображение четким как на освещенных, так и затемненных
участках. В серию AXIS M11 входят камеры с разрешением
от SVGA до 2 мегапикселей (последние поддерживают
HDTV 1080p при полной частоте кадров). Камеры
AXIS M1113 и AXIS M1114 доступны в исполнении как для
внутреннего, так для наружного применения (версии с
индексом “-E”).
Передача нескольких видеопотоков в форматах H.264 и
Motion JPEG может осуществляться одновременно как с
максимальной частотой кадров, так и с оптимизацией
в зависимости от требований к качеству изображения и
сетевому трафику.
Камера получает питание через локальную сеть по
технологии Power over Ethernet, поэтому отпадает
необходимость в отдельных силовых кабелях и снижается
стоимость установки. Модели для установки вне
помещения изготовлены из полимера, устойчивого к
УФ-излучению.
Камеры серии AXIS M11 с фиксированными и
варифокальным помогут обеспечить требуемый для
конкретной инсталляции угол обзора.
Компактная и доступная по цене камера высокого разрешения для профессионального охранного видеонаблюдения
Сетевые камеры AXIS M11, разработанные для удобного и малозаметного видеонаблюдения, идеально подходят для применения в профессиональных системах.
Технология Power over Ethernet
Питание по технологии Power over Ethernet (PoE, стандарт IEEE 802.3af)
подается от коммутатора или инжектора POE по тому же кабелю локальной
сети, который используется для передачи видео. В результате снижается
стоимость установки и расширяются возможности для размещения камер.
Кроме того, в централизованной PoE-системе с резервным источником
питания камеры будут работать даже при отключении электричества в
здании.
Надежная система охранного видеонаблюдения
AXIS M11 поддерживает запись видео в локальное хранилище, например на
карту microSD/microSDHC. Это повышает гибкость и надежность системы
видеонаблюдения. Так, камеры могут записывать видео в случае, если
центральная система недоступна, или постоянно записывать видео
параллельно с ней. Пропущенное в случае сбоя системы видео позднее
загружается в центральное хранилище, что обеспечивает непрерывность
видеозаписи.
Коридорный режим Axis Corridor Format
Уникальный коридорный режим Axis Corridor Format изменяет ориентацию
картинки на вертикальную (портретную), если камера установлена в длинном
узком помещении. Эта функция обеспечивает высокое качество изображения,
снижает объем передаваемого трафика и сокращает расходы на хранение
данных.
Уникальный счетчик пикселей
Счетчик пикселей, которым оснащены
камеры AXIS M11, позволяет
установщику убедиться в том, что
разрешение объекта в пикселях
отвечает нормативным требованиям
или требованиям заказчика, например
для идентификации по изображению
лица проходящих людей.
Управление диафрагмой P-lris
Камера AXIS M1145 поддерживает высокоточное автоматическое
управление диафрагмой. Эта технология позволяет получить оптимальную
глубину резкости, разрешения, контрастности изображения и четкости.
Правильная глубина резкости подразумевает, что изображение
предметов, находящихся на разном расстоянии от видеокамеры,
должно получаться сфокусированным. Дополнительные сведения о
системе P-Iris и управлении диафрагмой можно найти на странице
http://www.axis.com/corporate/corp/tech_papers.htm.

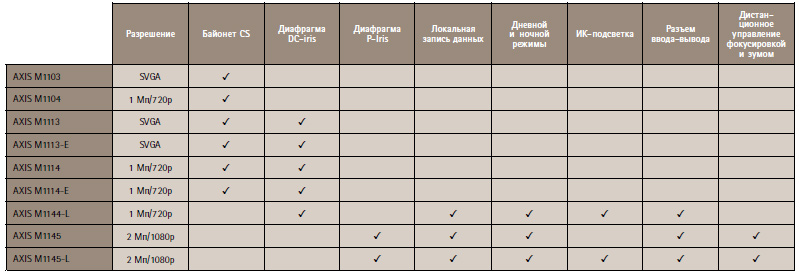

Особенности моделей — сетевые камеры серии AXIS M11
Технические характеристики — Сетевые камеры серии AXIS M11
Модели AXIS M1103: объектив с фиксированным фокусным расстоянием,
разрешение SVGA
AXIS M1104: объектив с фиксированным фокусным расстоянием,
1 Мп/HDTV 720p
AXIS M1113/-E: вариофокальный объектив с диафрагмой DC-iris,
разрешение SVGA
AXIS M1114/-E: вариофокальный объектив с диафрагмой DC-iris,
1 Мп/HDTV 720p
AXIS M1145: вариофокальный объектив с диафрагмой P-Iris,
2 Мп/HDTV 1080p
Камера
Изображение AXIS M1103, M1104, M1113 и M1114:
КМОП, 1/4”, прогрессивная развертка, RGB
AXIS M1145: КМОП, 1/2,9”, прогрессивная развертка, RGB
Объектив Фиксированная диафрагма, тип крепления CS
AXIS M1103 2,8 мм: угол обзора 66°a; F2,0
AXIS M1104 2,8 мм: угол обзора 80°a; F2,0
Диафрагма DC-iris, тип крепления CS
AXIS M1113: трансфокатор 2,9–8,2 мм: угол обзора 65–25°a; F1,4
AXIS M1114: трансфокатор 2,8–8 мм: угол обзора 77–29°a; F1,2
AXIS M1113-E: трансфокатор 2,9–8,2 мм: угол обзора 65–25°a;
F1,4
AXIS M1114-E: варифокальный объектив 2,8–8 мм: угол обзора
77–29°a; F1,2
Диафрагма P-iris, крепление на плате
AXIS M1145: варифокальный объектив 3–10,5 мм: угол обзора
95–34°a; F1,4 дистанционное управление фокусировкой и зумом;
встроенный ИК-фильтр
Минимальная
освещенность
AXIS M1103 и M1104 2,8 мм: 1–100000 лк; F2,0
AXIS M1113/-E: 0,6 лк; F1,4
AXIS M1114/-E: 0,6 лк; F1,2
AXIS M1145: 0,4 лк в цвете, 0.08 лк в режиме Ч/Б, F1.4
Скорость
срабатывания
затвора
AXIS M1103, M1104, M1113, M1113-E, M1114 и M1114-E:
частота электросети 50 Гц: от 1/8000 с до 1/6 с
частота электросети 60 Гц: от 1/8000 с до 1/6 с
AXIS M1145:
частота электросети 50 Гц: от 1/28 000 с до 2 с
частота электросети 60 Гц: от 1/33500 с до 2 с
Видео
Сжатие видео AXIS M1103, M1104, M1113, M1113-E, M1114 и M1114-E:
базовый профиль H.264 (MPEG-4, часть 10/AVC), Motion JPEG
AXIS M1145: базовый и основной профили H.264 (MPEG-4, часть
10/AVC),
Motion JPEG
Разрешение AXIS M1103 и M1113/-E: от 800 x 600 до 160 x 90
AXIS M1104 и M1114/-E: от 1280 x 800b до 160 x 90
AXIS M1145: от 1920 x 1080 до 352 x 240
Частота кадров H.264: 30 кадр/с при любом разрешении
Motion JPEG: 30 кадр/с при любом разрешении
Передача
видеопотока
Несколько отдельно настраиваемых потоков в форматах H.264
и Motion JPEG
Контролируемая частота кадров и полоса пропускания
VBR/CBR H.264
Панорамиров-
ание, наклон и
масштабирова-
ние
Цифровое PTZ-управление
Настройки
изображения
Регулировка сжатия, цвета, яркости, резкости, контраста, баланса
белого, экспозиции и участка экспонирования; компенсация
фоновой засветки, тонкая настройка действий при слабом
освещении, зеркальное отражение изображений, поворот
(включая коридорный режим), наложение текста и изображений,
зоны маскирования
Поворот: 0°, 90°, 180°, 270°
AXIS M1145: Расширенный динамический диапазон -
динамический контраст, регулировка экспозиции, зоны
экспозиции, точная настройка в зависимости от низкого
освещения.
Сеть
Безопасность Защита паролями, фильтрация IP-адресов, шифрование HTTPSc,
контроль доступа по сети IEEE 802.1Xc, дайджест-проверка
подлинности, журнал доступа пользователей
Поддерживае-
мые протоколы
IPv4/v6, HTTP, HTTPSc, SSL/TLSc, QoS Layer 3 DiffServ, FTP, CIFS/SMB,
SMTP, Bonjour, UPnP™, SNMP v1/v2c/v3 (MIB-II), DNS, DynDNS, NTP,
RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS
Системная интеграция
Программный
интерфейс
Открытый интерфейс API для интеграции ПО, включая поддержку
спецификации VAPIX® и платформу приложений камер AXIS;
описание спецификаций доступно на сайте www.axis.com
Система размещения видео AXIS (AVHS) с
с подключением камеры одним щелчком
Профиль ONVIF S; технические характеристики доступны по
адресу www.onvif.org
Интеллектуаль-
ное видео
Детектор движения, активное оповещение при
несанкционированных действиях
Срабатывание
сигнала тревоги
Функции интеллектуального видео, события локальной записи
данных, внешний вход, расписание
Действия по
событиям
Загрузка файлов по FTP, HTTP и на сетевой ресурс
Рассылка уведомлений по электронной почте, HTTP и TCP;
буферизация видео до и после тревоги
Выходной сигнал на внешнее оборудование, видеозапись на карту
памяти, переход к предустановленному положению PTZ, режим
патрулирования
Потоковая
передача
данных
Данные событий
Встроенные
средства
установки
Счетчик пикселей
Общие характеристики
Кожух Цвет белый NCS S 1002-B
AXIS M1103, M1104 и M1113: алюминий и пластик
AXIS M1145: алюминий и поликарбонат/силоксан
AXIS M1113-E и M1114-E: акриловый кожух, защищенный по
классу IP66
Память AXIS M1103, M1104, M1113, M1113-E, M1114 и M1114-E: ОЗУ:
128 МБ, флэш-память: 128 МБ
AXIS M1145: ОЗУ: 256 МБ, флэш-память: 128 МБ
Питание Технология Power over Ethernet (IEEE 802.3af), класс 1
Разъемы RJ45 10BASE-T/100BASE-TX PoE
1 вход и 1 выход сигнала тревоги
Локальное
хранение
данных
Слот microSD/microSDHC/microSDXC с поддержкой карт памяти до
64 ГБ (карты памяти приобретаются отдельно)
Поддержка записи на сетевой общий ресурс (на файл-сервер или
сетевой накопитель)
Условия
эксплуатации
AXIS M1103, M1104, M1113 и M1114: от -20 до 50 °C,
относительная влажность: 20–80% (без образования конденсата)
AXIS M1145: от 0 до 50 °C,
относительная влажность: 20–80% (без образования конденсата)
AXIS M1113-E и M1114-E: от -20 до 50 °C,
относительная влажность: 15–100% (с образованием конденсата)
Соответствие
стандартам
EN 55022, класс B; EN 61000-6-1; EN 61000-6-2; EN 61000-3-2;
EN 61000-3-3; EN 3-3-55024; FCC, часть 15, раздел B, класс B;
ICES-003, класс B; VCCI, класс B; C-tick AS/NZS CISPR 22, класс B;
KCC KN22, класс B; KN24; IEC/EN/UL 60950-1
AXIS M1145: EN 50581
Масса AXIS M1103 и AXIS M1104: 170 г
AXIS M1113: 200 г
AXIS M1114: 210 г
AXIS M1145: 250 г
AXIS M1113-E: 780 г
AXIS M1114-E: 790 г
Принадлежно-
сти в комплекте
поставки
Руководство по установке, компакт-диск с программным
обеспечением для установки и управления камерой, лицензия на
декодер для Windows на 1 пользователя
AXIS M1103, M1104, M1113, M1114 и M1145: подставка
AXIS M1113-E и M1114-E: настенный кронштейн,
солнцезащитный козырек, пакет с осушителем
ПО для
управления
видео
Приложение AXIS Camera Companion (в комплекте),
AXIS Camera Station и ПО для управления видео, предоставленные
партнерами по разработке программных приложений Axis (не
входят в комплект поставки). Дополнительные сведения см. по
адресу www.axis.com/products/video/software
Гарантия Сведения о гарантии Axis на 1 год и варианте расширенной
гарантии AXIS см. на сайте www.axis.com/warranty.
a. Горизонтальный угол обзора.
b. Масштабируемое разрешение 1440 x 900 (1,3 Мп), доступное с помощью VAPIX®.
c. Данное устройство содержит программное обеспечение, разработанное группой OpenSSL
Project для использования в наборе инструментов OpenSSL (http://www.openssl.org/), а
также криптографическое программное обеспечение, созданное Эриком Янгом (Eric
Young) (eay@cryptsoft.com).
Подробнее см. на веб-сайте www.axis.com
