Технические характеристики
РПИ в малом корпусе можно использовать использовать только со монтажной рамкой арт. №
704967!
Элементы питания, используемые в устройстве, являются его неотъемлемой частью с точки
зрения сертификации и специфицируются производителем. С устройствами серии IQ8Wireless
следует применять только указанный тип батарей (арт.№ 805597). Использование батарей другого
типа автоматически аннулирует сертификацию устройства (сертификат VdS) и в Германии ведёт к
запрету на его дальнейшее использование в составе систем пожарной сигнализации.

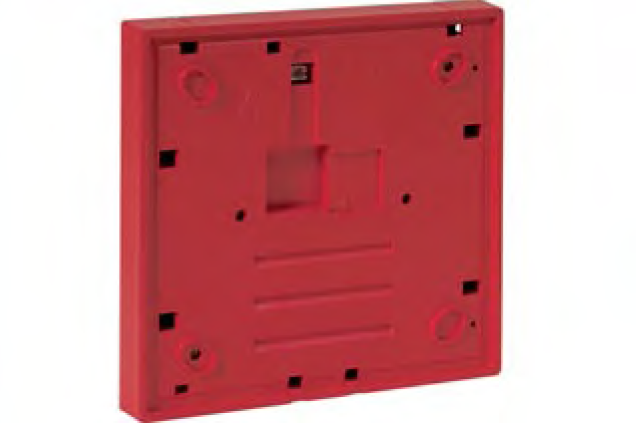

Радиоинтерфейс обеспечивает подключение ручного пожарного извещателя IQ8 (в большом
или малом корпусе) к шлейфу esserbus-Plus посредством радиоканала. В качестве приёмного
устройства может быть использован радиотранспондер или радиошлюз. В системе, беспро-
водной РПИ интерпретируется как адресный извещатель, подключенный к кольцевому
шлейфу.
Совместимые извещатели:
• РПИ IQ8 в большом корпусе (арт.№ 804905
/804906)
• РПИ IQ8 в малом корпусе (арт.№ 804955/804971)
• РПИ IQ8, электронный модуль, малый корпус
(арт. № 804 955), только с монтажными рамками
(арт. № 704967)
• Автоматические пожарные извещатели IQ8Quad
(со встроенным устройством оповещения, или
без оного)
• Адресные тревожные оповещатели IQ8Alarm
(арт. № 8073xx, 8072xx)
Характеристика радиоинтерфейса:
• Индивидуальная идентификация беспроводных
элементов на контрольной панели
• Регулярная проверка функциональности извеща-
теля с индикацией рабочего режима и режима
тревоги на извещателе
• Передача сигналов тревоги и неисправности в
соответствии с нормами EN 54-2
• Удобная замена извещателя или батарей
• Формирование сигнала неисправности в случае
снятия извещателя или выноса беспроводного
интерфейса за пределы зоны приёма
• Устройства могут быть интегрированы как непо-
средственно в универсальный интерфейс, так
подключены к нему проводной линией длиной
до 3 м
• Постоянный контроль напряжения батарей
• Срок службы батарей до 5 лет
4 литиевых батареи 3,6В (арт. № 805597)
Источник питания 4 литиевых батареи 3.6 В
Срок службы батарей 2 — 5 лет
Потребляемый ток ок. 30 мкA
Частота передачи 433 / 868 MГц
Дальность передачи ок. 300 м (вне помещений)
Рабочая температура -5 °C … +55 °C
Температура хранения без батарей: -20 °C … +70 °C
с батареями: +25 °C ± 10 °C
Влажность воздуха ≤ 95 % (без конденсации)
Тип защиты IP 42
Материал пластик — PC/ASA
Цвет красный, аналогичный RAL 3020
Вес ок. 285 г с батареями (без извещателя)
Размеры (ШхВхГ) 135 x 135 x 20 мм (без извещателя)
Особенности

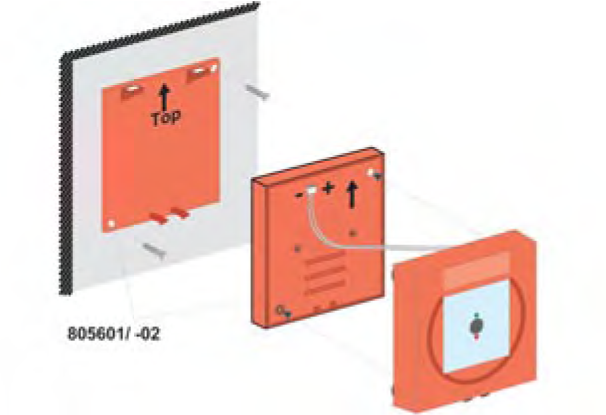

Монтаж РПИ в большом корпусе

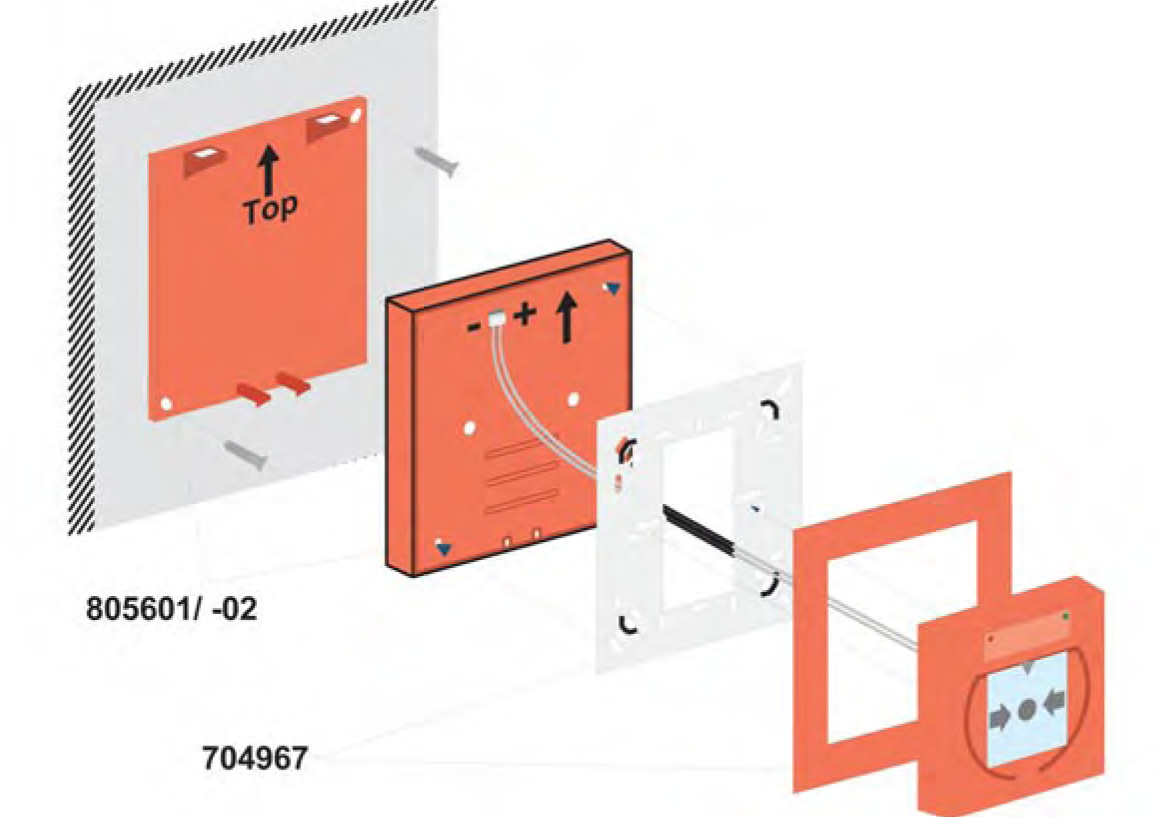

Монтаж РПИ в малом корпусе
