Технические характеристики
Внешнее электропитание беспроводного транспондера может осуществляться от пожарной
контрольной панели или от внешнего блока питания.
Для электропитания следует смонтировать отдельную линию питания с отдельным
предохранителем. Контроль внешнего электропитания осуществляется цепью беспроводного
транспондера. Если беспроводной транспондер устанавливается в качестве адресного устройства
на аналогово-кольцевом шлейфе системы пожарного извещения IQ8Control, то сигнал о
неисправности передается по кольцевому шлейфу на пожарную контрольную панель и индициру-
ется на её дисплее.

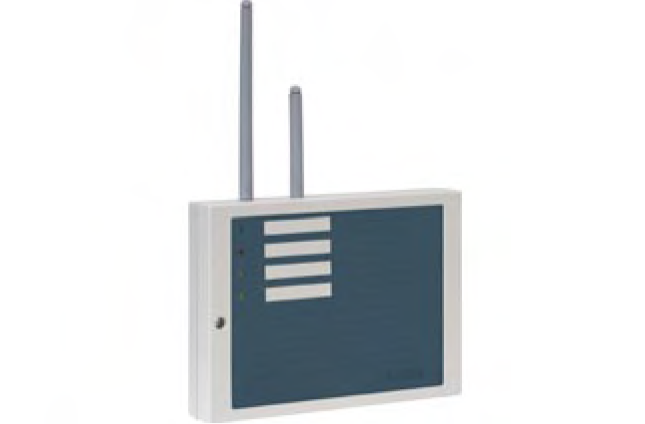

Транспондер настенного монтажа, поддерживает до 32 беспроводных устройств, например,
беспроводных баз с аналогово-адресными извещателями различных типов. Базы обеспечи-
вают интеграцию автоматических и ручных извещателей в качестве адресных устройств
шлейфа. На один кольцевой шлейф можно подключить до 10 транспондеров. Помимо под-
ключения в кольцевой шлейф КП серии IQ8 Control, радиотранспондер может использоваться
в неадресном режиме — при подключении ко входу обычного транспондера, а также как пол-
ностью автономное устройство.
Транспондер имеет два выходных реле — общей тревоги и общей неисправности. Для исполь-
зования с КП серии 8000, радиотранспондер следует через релейный выход подключать ко
входам обычных транспондеров типа 808613 и 808614, поскольку КП серии 8000 не поддержи-
вают радиоустройства на кольцевом шлейфе.
• Поддержка до 32 беспроводных устройств
• Интеграция беспроводных устройств в коль-
цевой шлейф в качестве обычных адресных або-
нентов
• Беспроводные устройства могут быть распреде-
лены между 32 логическими группами
• Передача сигналов тревоги и неисправности в
соответствии с нормами EN 54-2
• Подключение в кольцевой шлейф в качестве
адресного устройства (только с КП IQ8Control)
или ко входам неадресных шлейфов
• Автономная работа
• Сухие контакты выходных реле для сигналов
общей тревоги и общей неисправности.
Рабочее напряжение 9 … 30 В пост. тока
Нагрузка контакта реле 30 В / 1A пост. тока
Ток покоя при 12 В ок. 17 мА
Ток тревоги при 12 В ок. 18 мА
Дальность приёма в помещении ок. 30 м
Дальность приёма вне помещений ок. 300 м
Рабочая температура -5°C … +55°C
Температура хранения -10°C … +60°C
Вид защиты IP 42
Корпус пластик — ASA + PC
Цвет белый, аналогичный RAL 9010
Вес ок. 250 г

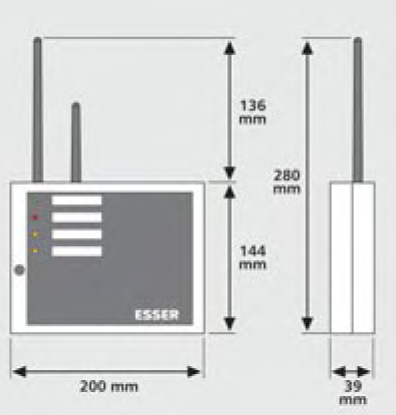

Размеры (Ш x В x Г) 200 x 280 x 39 мм (включая антенну)
Особенности
