Технические характеристики

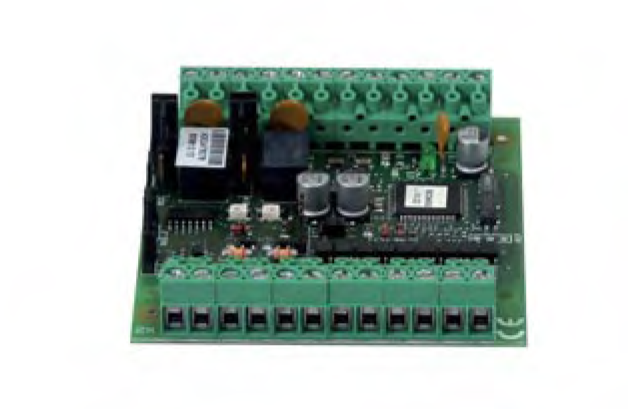

Транспондер esserbus является адресным абонентом аналогово-кольцевого шлейфа. Ко
входам транспондера может быть подключено 4 сигнальные линии, которые могут быть как
пожарными шлейфами с неадресными автоматическими извещателями и РПИ (только Esser,
серия 9000), так и линиями для передачи сигналов тревоги, неисправности, квитирующих сиг-
налов и пр. от сухих контактов реле внешних устройств и систем. Дополнительно транспондер
оснащён двумя свободно программируемыми релейными выходами с функцией контроля
линии.
- до 31 транспондера 4 входа / 2 реле на один кольцевой шлейф
- до 30 неадресных автоматических извещателей без контроля включения на каждый вход
- до 10 неадресных автоматических извещателей с контролем включения на каждый вход
- до 10 неадресных ручных извещателей или устройств технической тревоги на каждый вход
Для работы транспондера необходим внешний источник питания 12 или 24 В постоянного
тока, который может контролироваться.
788603.10 Модульный корпус для монтажа на рейку
788612 Плата изолятора кольцевого шлейфа
788600 Корпус для накладного монтажа, серый, аналогичный RAL 7035
788650.10 Корпус для накладного монтажа, белый, аналогичный RAL 9003
788601 Корпус для врезного монтажа, серый, аналогичный RAL 7035
788651.10 Корпус для врезного монтажа, серый, аналогичный RAL 9003
Принадлежности:
Питание от шлейфа
Номинальное напряжение 19 В, макс. 42 В
Номинальный ток при 19 В ок. 250 мкА
Внешний источник питания
Диапазон рабочих напряжений 10 … 28 В пост. тока
Потребляемый ток при 12 В макс.120 мА
Ток покоя при 12 В ок. 6 мА
Вход сигнального шлейфа
Номинальное напряжение 9 В пост. тока
Потребляемый ток макс. 25 мА
Длина линии подключения макс. 1000 м
Нагрузка на контакты 30 В пост. тока / 1A
Контроль линии 10 кОм / ±40%
Рабочая температура -10°C … +45°C
Температура хранения -25°C … +75°C
Влажность воздуха 95% (без конденсации)
Вид защиты IP 40 (в корпусе)
Вес ок. 28 г
Размеры (Ш x В x Г) 82 x 72 x 20 мм
