Технические характеристики

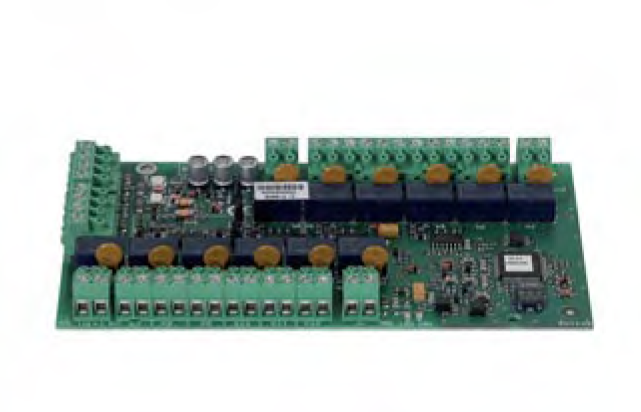

Транспондер esserbus является адресным абонентом аналогово-кольцевого шлейфа. При
помощи данного 12-релейного модуля можно увеличить число выходов контрольной панели.
На каждый шлейф можно подключить до 32 транспондеров. Опционально транспондер может
быть оснащён изолятором шлейфа 788612. Питание транспондера осуществляется от кольце-
вого шлейфа, либо от внешнего источника, который может контролироваться. Наличие внеш-
него питания необязательно для работы данного транспондера. 11 реле являются свободно
программируемыми, 12-е реле работает только в режиме Н.Р. контакта. Линия управления
между транспондером и внешним устройством — до 1000 м.
788612 Плата изолятора кольцевого шлейфа
788600 Корпус для накладного монтажа, серый, аналогичный RAL 7035
788650.10 Корпус для накладного монтажа, белый, аналогичный RAL 9003
788601 Корпус для врезного монтажа, серый, аналогичный RAL 7035
788651.10 Корпус для врезного монтажа, серый, аналогичный RAL 9003
Принадлежности:
Питание от шлейфа
Номинальное напряжение 19 В, макс. 42 В
Номинальный ток при 19 В ок. 100 мкА
Внешний источник питания
Диапазон рабочих напряжений 10 … 28 В пост. тока
Потребляемый ток при 12 В ок.3 мА
Контакты реле
Нагрузка на контакты 30 В пост. тока / 1A (макс. 3 A на транспондер)
Рабочая температура -10°C … +45°C
Температура хранения -25°C … +75°C
Влажность воздуха 95% (без конденсации)
Вид защиты IP 40 (в корпусе)
Вес ок. 110 г
Размеры (Ш x В x Г) 150 x 82 x 20 мм
