Технические характеристики
Принадлежности:
804981 контрольный модуль IQ8FCT
804890 контрольный модуль IQ8TAL
788655 IP-база для корпуса
Особенности
• Управление одним или двумя пожарными клапа-
нами
• Два мощных реле для коммутации постояного
или переменного тока
• Интегрированная логика мониторинга работы
пожарного клапана сокращает время и усилия
при программировании пожарных алгоритмов
767524 — релейная база х 1
804981 — контрольный модуль IQ8FCT x 1
788656 — настенный корпус х 1
Номинальное напряжение 10 … 30 В пост. тока или 10 … 24 В перем. тока
Номинальный ток макс. 200 мА
Коммутирумое напряжение макс. 30 В пост. тока
Коммутируемый ток макс. 4 А на каждое реле
Число модулей в шлейфе макс. 127 (при одном установленном модуле IQ8FCT
или IQ8TAL)
Клеммы подключения макс. 2,5 мм2 (AWG 26-14)
Рабочая температура -5 °C … +45 °C
Температура хранения -10 °C … +50 °C
Вид защиты IP 30 (в корпусе)
IP 65 (с доп. базой 788655)
Корпус пластик PC/ASA
Цвет серый
Размеры (Ш x В x Г) 192х135х82 мм (корпус)

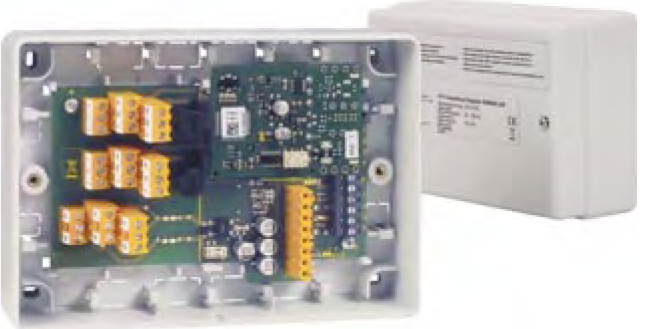

Траспондер с двумя реле 24 В / 4 А переменног/постоянного тока для управления одним
пожарным клапаном или, с дополнительным контрольным модулем, двумя пожарными клапа-
нами
