Технические характеристики
• Компактный корпус
• Дальность луча: 5-50 м
• Прочная конструкция
• Соответствует стандарту EN 54-12
• Подключение и сброс через транспондер
esserbus 808613.10
1 отражатель 761322

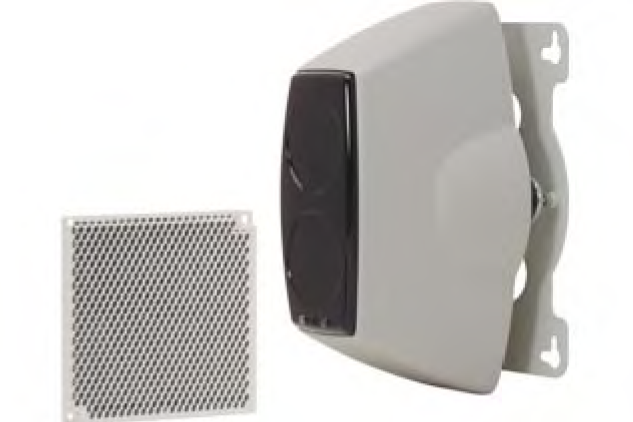

В корпусе извещателя находятся излучатель и приёмник. ИК-луч, возвращённый отражателем,
анализируется извещателем, и при достижении заданного минимального порога, вызывает
сигнал тревоги.
Подключение к системе и сброс выполняется с помощью транспондера esserbus 808613.10.
Для прибора требуется в отдельное электропитании 24 В постоянного тока.
Извещатель Fireray устанавливается на расстоянии 0,3 — 0,8 м от потолка.
Отражатель устанавливается на той же высоте, на противоположной стене.
В зоне передачи луча (ок. 2 градусов по всей длине) не должно быть никаких светоотра-
жающих предметов.
Особенности
Напряжение питания 10,2 .. 30 В пост. тока
Реле 1 реле тревоги, сухой контакт Н.Р.
1 реле неисправности, сухой контакт Н.З.
Контакты реле макс. 30 В пост. тока / 1A
Ток покоя ок. 4 мА при 24 В пост. тока
Ток тревоги ок. 15 мА при 24 В пост. тока
Индикатор тревоги красный светодиод
Рабочая температура -30°C … +55°C
Температура хранения -35°C … +60°C
Тип защиты lP 50
Корпус пластик — ABS, пламеустойчивый
Цвет серый, аналогичный RAL 7035
Вес 670 г
Размеры (ШхВхГ) 210 x 117 x 120 мм
Дальность луча 50 м
Чувствительность 25%, 35%, 50% — регулируемая
Спецификация извещателя EN 54-12

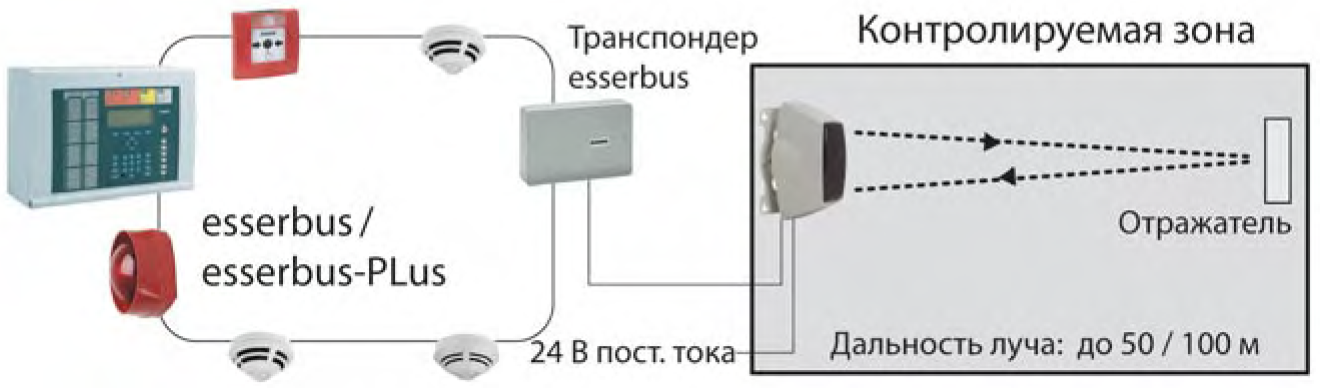

Пример использования
