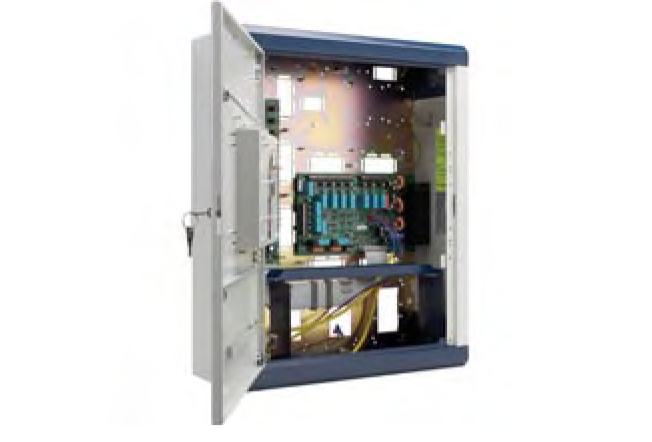

Панель управления тушением с интегрированным модулем пожарообнаружения для одного
направления пожаротушения согласно VdS 2496 и EN 12094-1. Панель совместима с извеща-
телями серий 9200 и IQ8Quad. Дополнительно система имеет по одному входу для ручных
пожарных извещателей, принудительного пуска, аварийного останова, а также два входа для
ввода сигналов неисправности оборудования пожаротушения. Комплексные функции управ-
ления реализуются посредством 13 выходных реле. При интеграции в кольцевой шлейф
esserbus КП серий System 8000 или IQ8Control на одном кольцевом шлейфе может быть орга-
низовано до 8 направлений тушения. Интеграция осуществляется коммуникационным транс-
пондером 808615 (заказывается отдельно).
Технические характеристики
Напряжение питания 230В перем. тока
Частота сети 50 — 60Гц
Системное напряжение 24 В пост. тока
Потребляемый ток 0.7A
Резервное питание до 2 аккумуляторов 12 В / 24 Ач
Рабочая температура -5°C … +45°C
Температура хранения -10°C … +50°C
Окружающая среда класс 3k5 по IEC 721-3-3:1994
Класс защиты I в соответствии DIN EN 60950
Тип защиты IP 30
Корпус листовая сталь
Цвет серый, аналогичный RAL 7035,
синий, аналогичный RAL 5003
Вес (без аккумуляторов) 18.3 кг
Размеры (ШxВxГ) 488 x 625 x 210 мм
Принадлежности:
788400 пульт индикации и управления (для автономного режима работы)
808615 коммуникационный транспондер esserbus
788016 счётчик тревог, индикатор управляющих выходов
Особенности
• 8 пожарных шлейфов, до 30 автоматических
извещателей серии 9200 и IQ8Quad на каждый
шлейф (с алгоритмом взаимозависимости двух
извещателей — до 25 извещателей)
• 1 шлейф для ручных извещателей
• 1 шлейф для кнопок аварийной остановки
• 1 шлейф для кнопок принудительного пуска
• 1 шлейф для ввода сигналов неисправности
• 1 шлейф для блокировки системы тушения
• 1 управляющий вход для отключения зуммера
• 1 управляющий вход для сброса панели
• 8 реле, контролируемый перекидной контакт 30В
пост. тока/2A
• 3 реле, перекидной контакт 30В пост. тока/2A
• 2 силовых реле, перекидной контакт 230В перем.
тока/2A
• Все выходы защищены предохранителями
