• КМОП-матрица 1.35 Мп
• Двойное прогрессивное сканирование
• Высокое разрешение 1000 ТВЛ
• Минимальная освещенность: 0.1/0.01 лк
• Аппаратный широкий динамический
диапазон WDR
• Аппаратный режим «день/ночь»
• Варифокальный объектив 3-12 мм
(6-50 мм для LR и 10-100 мм для SLR)
• Встроенная ИК-подсветка до 80 м
(55 м для SLR версии)
• Цифровое шумоподавление DNR 3
• Инверсия ярких засветок
• Цифровое увеличение 10х

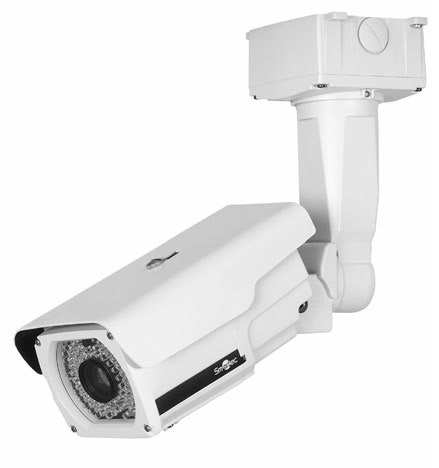

Камера STC-3693 ULTIMATE выполнена в корпусе,
предназначенном для установки как внутри
помещений, так и на улице в системах наблюдения
с повышенными требованиями к светочувстви-
тельности и разрешению. STC-3693 ULTIMATE,
как и другие из серии ULTIMATE, построены с
использованием новейших 1.35 мегапиксельной
КМОП-матрицы Sony и высокопроизводительного
видеопроцессора (ISP) компании Eyenix. Это
впервые позволило рассматривать аналоговые
камеры, как источник сигнала высокой четкости
класса HD.
Новая мегапиксельная матри ца и ISP
КМОП-матрицы последнего поколения уже пре-
восходят лучшие ПЗС-матрицы по ряду ключевых
параметров, таких как, динамический диапазон,
светочувствительность и разрешение. Примене-
ние в камере STC-3693 ULTIMATE КМОП-матрицы
Sony 1.35 Мп двойного сканирования и нового
32-битного ISP Eyenix позволило получить особо
высокое разрешение аналогового сигнала
1000 ТВЛ и обеспечить действительно широкий
динамический диапазон. Такие параметры
обеспечивают максимально высокую степень
детализации изображения, распознавания и
идентификации объектов наблюдения.
Переключение «день /ночь» и ИК-подсветка
Переключение режима работы камеры «день/ночь»
можно настраивать как по уровню освещенности,

так и по длительности задержки смены режима.
Последнее позволяет избежать нежелательной
реакции камеры на кратковременные перепады
освещенности. Камера имеет собственный
CDS-датчик освещенности, управляющий вклю-
чением встроенной ИК-подсветки. Максимальная
дальность ИК-подсветки составляет 80м. Камера
имеет режим компенсации чрезмерной освещен-
ности сцены ИК-подсветкой (Smart IR).
Цифровое шумоподавление
Функция адаптивного цифрового шумоподавления
DNR 2D/3D с анализом смежных кадров позволяет
получить более качественное изображение в
условиях пониженной освещенности. Помимо
улучшения визуального восприятия этот режим
позволяет до 70% экономить дисковое простран-
ство видеорегистратора при записи.
Аппаратны й режим широкого
динамического диапазона WDR
КМОП-матрица камеры способна работать в
режиме до 60 к/с. Таким образом, для формиро-
вания одного кадра сигнала PAL видеопроцессор
использует режим двойного сканирования
матрицы, получая максимальные возможности
для обеспечения особо широкого динамического
диапазона. В результате изображение камеры
остается сбалансированным и информативным
даже в условиях сильных перепадов освещенности
в пределах зоны обзора.

Другие специальные возможности
Режим медленного электронного затвора позво-
ляет значительно увеличить чувствительность
камеры в условиях экстремально низких уровней
освещенности. Для максимально точной настройки
фокуса имеется графический помощник – цветная
полоса на изображении, в которой зеленый сектор
в процессе регулировки необходимо минимизи-
ровать. Режим HL Mask позволяет маскировать
(инвертировать) на изображении области яркой
засветки. В камере возможна настройка зон
детектирования движения. Специальный режим
повышения контрастности изображения может
быть использован в условиях задымления или
тумана. В камере можно маскировать на изобра-
жении до 16 настраиваемых приватных зон.
Простота установки и настройки
Камера способна работать в различных клима-
тических условиях при температуре от -40° до
+50°C. Камера имеет металлический корпус со
степенью защиты IP66, оснащена обогревателем и
вентилятором, включение которых контролируется
специальным процессором. Настройка параметров
изображения и регулировка объектива телекамеры
выполняется без необходимости полного откры-
вания кожуха. В корпусе камеры через откидную
крышку обеспечивается доступ к управлению объек-
тивом. Рычажки регулировки объектива не требуют
дополнительной фиксации после настройки.
Настройка параметров изображения осуществля-
ется джойстиком системы навигации меню, распо-
ложенным непосредственно на откидной крышке.

Модель: STC-3693/3 STC-3693LR/3 STC-3693SLR/3
Тип камеры: Уличная c ИК-подсветкой
Чувствительный элемент: 1/3” КМОП-матрица SONY 1.35 Мп
Количество пикселей (ГхВ): 1296×1041
Режим сканирования: Прогрессивное двойное
Горизонтальное разрешение: 1000 ТВЛ
ИК-подсветка: 100 ИК-светодиодов, до 80 м 70 ИК-светодиодов, до 55 м
Минимальная освещенность:
0.1 лк (цвет) / 0.01 лк (ч/б) F1.2/50IRE
0.002 лк (цвет) / 0.0002 лк (ч/б) F1.2/50IRE, медл. эл. затвор х50
Отношение сигнал/шум: 50 дБ (АРУ выкл.)
Гамма-коррекция: 0.45
Цифровое увеличение: 1.0х ~ 10.0х
Электронный затвор: Авто. / Ручн. / Подавление мерцаний
Режимы электронного затвора: Выкл. / х2 ~ х50
Баланс белого: AUTO / AUTOext / Preset / Manual
Инверсия ярких засветок: Выкл./ Вкл. / День / Ночь
Компенсация фоновой засветки: Выкл./ WDR / BLC
Режимы «день-ночь»: Авт. по фотодатчику / Авт. по AРУ / цвет / ч.б.
Синхронизация: Внутренняя
Объектив:
Варифокальный 3-12 мм
с АРД и ИК- коррекцией
Варифокальный 6-50 мм
с АРД и ИК- коррекцией
Варифокальный 10-100 мм
с АРД и ИК- коррекцией
Выходной видеосигнал: Композитный PAL видеосигнал, 1.0 Vp-p/75 Ом
Питание: 12 В пост. тока / 24 В пер. тока
Потребляемая мощность: Макс. 14.8/19.2 Вт (12 В / 24В)
Диапазон рабочих температур: -40°…+50°C
Габариты (ШхВхД): 140х113х240 мм
Масса: 4.5 кг
Технические характеристики
