• КМОП-матрица 1.35 Мп
• Двойное прогрессивное сканирование
• Высокое разрешение 1000 ТВЛ
• Минимальная освещенность: 0.1/0.01 лк
• Аппаратный широкий динамический
диапазон WDR
• Аппаратный режим «день/ночь»
• Варифокальный объектив 3-12 мм
(6-50 мм для LR версии)
• Встроенная ИК-подсветка до 60 м
(55 м для LR версии)
• Ц ифровое шумоподавление DNR 3
• Инверсия ярких засветок
• Ц ифровое увеличение 10х

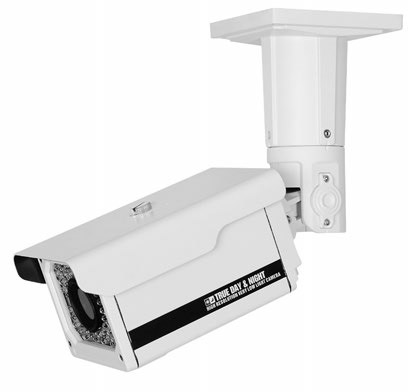

Камера STC-3683 ULTIMATE выполнена в корпусе,
предназначенном для установки как внутри
помещений, так и на улице в системах наблюдения
с повышенными требованиями к светочувстви-
тельности и разрешению. STC-3683 ULTIMATE,
как и другие из серии ULTIMATE, построены с
использованием новейших 1.35 мегапиксельной
КМОП-матрицы Sony и высокопроизводительного
видеопроцессора (ISP) компании Eyenix. Это
впервые позволило рассматривать аналоговые
камеры, как источник сигнала высокой четкости
класса HD.
Новая мегапиксельная матри ца и ISP
КМОП-матрицы последнего поколения уже превосходят
лучшие ПЗС-матрицы по ряду ключевых
параметров, таких как, динамический диапазон,
светочувствительность и разрешение. Применение
в камере STC-3683 ULTIMATE КМОП-матрицы
Sony
1.35 Мп двойного сканирования и нового 32-битного
ISP Eyenix позволило получить особо высокое разре-
шение аналогового сигнала 1000 ТВЛ и обеспечить
действительно широкий динамический диапазон.
Такие параметры обеспечивают максимально
высокую степень детализации изображения, распознавания
и идентификации объектов наблюдения.
Переключение «день /ночь» и ИК-подсветка
Переключение режима работы камеры «день/ночь»
можно настраивать как по уровню освещенности,
так и по длительности задержки смены режима.

Последнее позволяет избежать нежелательной
реакции камеры на кратковременные перепады
освещенности. Камера имеет собственный
CDS-датчик освещенности, управляющий вклю-
чением встроенной ИК-подсветки. Максимальная
дальность ИК-подсветки составляет 60м. Камера
имеет режим компенсации чрезмерной освещен-
ности сцены ИК-подсветкой (Smart IR).
Цифровое шумоподавление
Функция адаптивного цифрового шумоподавления
DNR 2D/3D с анализом смежных кадров позволяет
получить более качественное изображение в
условиях пониженной освещенности. Помимо
улучшения визуального восприятия этот режим
позволяет до 70% экономить дисковое простран-
ство видеорегистратора при записи.
Аппаратны й режим широкого
динамического диапазона WDR
КМОП-матрица камеры способна работать в
режиме до 60 к/с. Таким образом, для формиро-
вания одного кадра сигнала PAL видеопроцес-
сор использует режим двойного сканирования
матрицы, получая максимальные возможности
для обеспечения особо широкого динамического
диапазона. В результате изображение камеры
остается сбалансированным и информативным
даже в условиях сильных перепадов освещенности
в пределах зоны обзора.

Другие специальные возможности
Режим медленного электронного затвора позво-
ляет значительно увеличить чувствительность
камеры в условиях экстремально низких уровней
освещенности. Для максимально точной настройки
фокуса достаточно использовать специальный
графический помощник – цветную полосу на изо-
бражении, в которой зеленый сектор в процессе
регулировки необходимо минимизировать. Режим
HL Mask позволяет маскировать (инвертировать)
на изображении области яркой засветки. В камере
возможна настройка зон детектирования движения.
Специальный режим повышения контрастности
изображения может быть использован в условиях
задымления или появления тумана в зоне обзора.
В камере можно маскировать на изображении до 16
настраиваемых приватных зон.
Простота установки и настройки
Камера способна работать в различных климати-
ческих условиях при температуре от -40° до +50°C.
Камера имеет металлический корпус со степенью
защиты IP66, оснащена обогревателем и венти-
лятором. Настройка параметров изображения и
регулировка объектива телекамеры выполняется
без необходимости полного открывания кожуха.
В корпусе камеры через откидную крышку обеспе-
чивается доступ к управлению объективом. Рычажки
регулировки объектива не требуют дополнительной
фиксации после настройки. Настройка параметров
изображения существляется джойстиком системы
навигации меню, расположенным на откидной
крышке.

Модель: STC-3683/3 ULTIMATE STC-3683LR/3 ULTIMATE
Тип камеры: Уличная c ИК-подсветкой
Чувствительный элемент: 1/3” КМОП матрица SONY 1.35 Мп
Количество пикселей (ГхВ): 1296×1041
Режим сканирования: Прогрессивное двойное
Горизонтальное разрешение: 1000 ТВЛ
Минимальная освещенность:
0.1 лк (цвет) / 0.01 лк (ч/б) F1.2/50IRE
0.002 лк (цвет) / 0.0002 лк (ч/б) F1.2/50IRE, медл. эл. затвор х50
Отношение сигнал/шум: 50 дБ (АРУ выкл.)
ИК-подсветка: 75 светодиодов ИК-подсветки, до 60 м. 70 светодиодов ИК-подсветки, до 55 м.
Гамма-коррекция: 0.45
Цифровое увеличение: 1.0х ~ 10.0х
Электронный затвор: Авто. / Ручн. / Подавление мерцаний
Режимы электронного затвора: Выкл. / х2 ~ х50
Баланс белого: AUTO / AUTOext / Preset / Manual
Инверсия ярких засветок: Выкл./ Вкл. / День / Ночь
Компенсация фоновой засветки: Выкл./ WDR / BLC
Режимы «день-ночь»: Авт. по фотодатчику / Авт. по AРУ / цвет / ч-б
Синхронизация: Внутренняя
Объектив:
Варифокальный 3-12 мм с АРД
и ИК-коррекцией
Варифокальный 6-50 мм с АРД
и ИК- коррекцией
Выходной видеосигнал: Композитный PAL видеосигнал, 1.0 Vp-p/75 Ом
Питание: 12 В пост. тока / 24 В пер. тока
Потребляемая мощность: Макс. 12.6/14.5 Вт (12 В / 24 В)
Диапазон рабочих температур: -40°…+50°C
Габариты (ШхВхД): 113х95х180 мм
Масса: 3.5 кг
Технические характеристики
