• КМОП-матрица 1.35 Мп
• Двойное прогрессивное сканирование
• Высокое разрешение 1000 ТВЛ
• Минимальная освещенность: 0.1/0.01 лк
• Аппаратный широкий динамический
диапазон WDR
• Аппаратный режим «день/ночь»
• Варифокальный объектив 3-12 мм
• Встроенная ИК-подсветка (до 35м)
• Цифровое шумоподавление DNR 3
• Инверсия ярких засветок
• Цифровое увеличение 10х

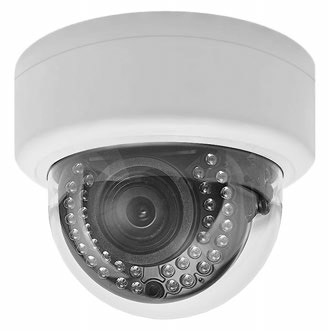

Камера STC-3523 ULTIMATE имеет купольный пластиковый
корпус и предназначена для установки
внутри помещений в системах наблюдения с повы-
шенными требованиями к светочувствительности
и разрешению. STC-3523 ULTIMATE, как и другие
из серии ULTIMATE, построены с использованием
новейших 1.35 мегапиксельной КМОП-матрицы
Sony и высокопроизводительног о видеопроцес-
сора (ISP) компании Eyenix. Это впервые позволило
рассматривать аналоговые камеры как источник
сигнала высокой четкости класса HD.
Новая мегапиксельная матри ца и ISP
КМОП-матрицы последнего поколения уже пре-
восходят лучшие ПЗС-матрицы по ряду ключевых
параметров, таких как динамический диапазон,
светочувствительность и разрешение. Применение
в камере STC-3523 ULTIMATE КМОП-матрицы
Sony
1.35 Мп двойного сканирования и нового 32-битного
ISP Eyenix позволило получить особо высокое разре-
шение аналогового сигнала 1000 ТВЛ и обеспечить
действительно широкий динамический диапазон.
Такие параметры обеспечивают максимально
высокую степень детализации изображения, рас-
познавания и идентификации объектов наблюдения.
Переключение «день/ночь » и ИК-подсветка
Переключение режима работы камеры «день/ночь»
можно настраивать как по уровню освещенности,
так и по длительности задержки смены режима.
Последнее позволяет избежать нежелательной
реакции камеры на кратковременные перепады
освещенности. Камера имеет собственный

CDS-датчик освещенности, управляющий вклю-
чением встроенной ИК-подсветки. Максимальная
дальность ИК-подсветки составляет 35м. Камера
имеет режим компенсации чрезмерной освещен-
ности сцены ИК-подсветкой (Smart IR).
Цифровое шумоподавление
Функция адаптивного цифрового шумоподавления
DNR 2D/3D с анализом смежных кадров позволяет
получить более качественное изображение в
условиях пониженной освещенности. Помимо
улучшения визуального восприятия этот режим
позволяет до 70% экономить дисковое простран-
ство видеорегистратора при записи.
Аппаратны й режим широкого
динамического диапазона WDR
КМОП-матрица камеры способна работать в режиме
до 60 к/с. Таким образом, для формирования одного
кадра сигнала PAL видеопроцессор использует
режим двойного сканирования матрицы, получая
максимальные возможности для обеспечения особо
широкого динамического диапазона. В результате
изображение камеры остается сбалансированным
и информативным даже в условиях сильных перепа-
дов освещенности в пределах зоны обзора.
Другие специальные возможности
Режим медленного электронного затвора позволяет
значительно увеличить чувствительность камеры
в условиях экстремально низких уровней осве-
щенности. Например, при 50-кратном увеличении
электронного затвора минимальная освещенность
составит 0.0002 лк в ч/б режиме.

Для максимально точной настройки фокуса доста-
точно использовать специальный графический
помощник – цветную полосу на изображении, в
которой зеленый сектор в процессе регулировки
необходимо минимизировать.
Режим HL Mask позволяет маскировать (инверти-
ровать) на изображении области яркой засветки.
В камере возможна настройка зон детектирования
движения, для каждой из которых могут быть опре-
делены размер, положение и чувствительность.
Специальный режим повышения контрастности
изображения может быть использован в условиях
задымления или появления тумана в зоне обзора.
В камере можно маскировать на изображении до
16 настраиваемых приватных зон.
Высокая разрешающая способность камеры делает
более эффективным режим цифрового увеличения
(до 10х).
Простота установки и настройки
Трехосевое крепление модуля камеры позволяет
производить ее монтаж как на горизонтальную, так
и на вертикальную поверхность без использования
специальных кронштейнов.
Настройка камеры производится с помощью
экранных меню, доступных при использовании
навигационного джойстика, расположенного на
модуле камеры.
Рычажки регулировки объектива не требуют допол-
нительной фиксации после настройки.

Технические характеристики
Модель: STC-3523/3 ULTIMATE
Тип камеры: Купольная с ИК-подсветкой
Чувствительный элемент: 1/3” КМОП-матрица SONY 1.35 Мп
Количество пикселей (ГхВ): 1296×1041
Режим сканирования: Прогрессивный
Горизонтальное разрешение: 1000 ТВЛ
Минимальная освещенность:
0.1 лк (цвет) / 0.01 лк (ч/б) F1.2/50IRE
0.002 лк (цвет) / 0.0002 лк (ч/б) F1.2/50IRE, медл. эл. затвор х50
ИК-подсветка 36 ИК диодов (до 35м)
Отношение сигнал/шум: 50 дБ (АРУ выкл.)
Гамма-коррекция: 0.45
Цифровое увеличение: 1.0х ~ 10.0х
Электронный затвор: Авто. / Ручн. / Подавление мерцаний
Режимы электронного затвора: Выкл. / х2 ~ х50
Баланс белого: AUTO / AUTOext / Preset / Manual
Инверсия ярких засветок: Выкл. / Вкл. / День / Ночь
Компенсация фоновой засветки: Выкл. / WDR / BLC
Режимы «день-ночь»: Авт. по фотодатчику / Авт. по AРУ / цвет / ч-б
Синхронизация: Внутренняя
Объектив: Варифокальный (3-12 мм) с АРД и ИК-коррекцией
Выходной видеосигнал:
Композитный PAL видеосигнал, 1.0 Vp-p/75 Ом,
Видео: 0.7 Vp-p / Синхронизация: 0.3 Vp-p / Цветовая синхронизация: 0.3 Vp-p
ИК-подсветка: 850 нм – 36 светодиодов ИК-подсветки, до 35 м.
Питание: 12 В пост. тока / 24 В пер. тока
Потребляемая мощность: Макс. 10,5 Вт
Диапазон рабочих температур: -10°…+50°C
Габариты (Диам.хВ): 130х105.7 мм
Масса: 0.7 кг
